智能溫濕度控制器方案開發

      百科介紹

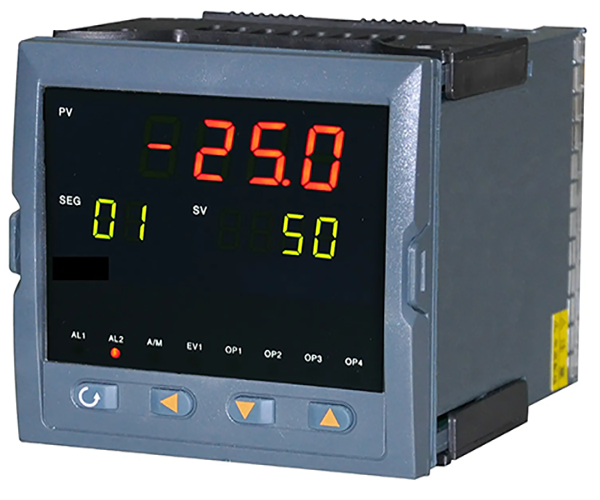

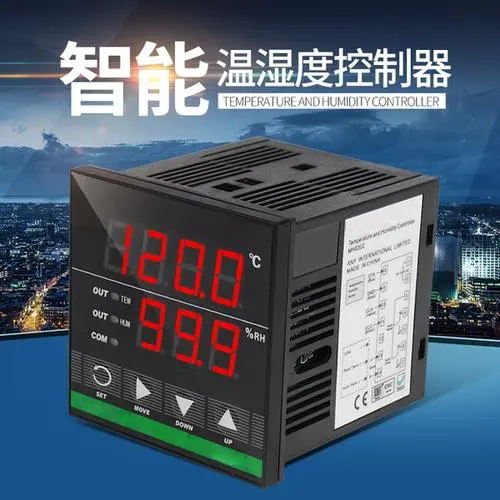

智能溫濕度控制器是以單片機為控制核心，采用高性能溫濕度傳感器，采集被測環境的實際溫、濕度數據值，可對溫度、濕度信號進行測量控制，并可以實現液晶數字顯示，還可通過按鍵或者旋鈕對溫、濕度分別進行上、下限設置和顯示，從而使儀表可以根據現場情況，自動啟動風扇或加熱器，對被測環境的實際溫、濕度自動調節的設備。

         使用場合

對于一些現場自然環境比較惡劣的地區，特別是容易出現高溫高濕、或者低溫的地區，會配有溫濕度控制器來調節裝置的運行環境。

1.3工作模式/原理根據現場環境需要，溫濕度控制器工作模式一般可分為1加熱加濕型，2加熱除濕型：3降溫加濕型：4降溫除濕型。我們主要使用的是2加熱除濕型；4降溫除濕型。

       參數設定

出廠前需要測試的數據。智能溫濕度控制器安裝完畢后，測試相應的數據，現場無需測試和設定即可工作。

1、智能溫濕度控制器的溫濕度，送電后應檢查柜內溫濕度，與當時環境溫濕度接近。櫥柜內的溫度和濕度采用標準AMT1001探針，百度可以調查其具體參數。

溫度參數:探針的正常工作范圍-20~80℃。溫度輸出與內置熱阻一一對應。

2.設定加熱和鼓風機的參數。溫度下限為啟動加熱板，默認設定10℃，柜內溫度低于此值時啟動加熱板；濕度上限設定也是啟動加熱板，去除柜內濕度，默認設定70%，超過此值時啟動加熱功能；溫度上限設定風扇功能，默認設定60℃，超過此值時，風扇啟動。(自冷設備不需要安裝鼓風機，禁止)

3.通信功能，用485串口測量軟件，測量當時電阻盤的溫濕度、鼓風機和加熱板的工作狀態。測試詳情請參閱說明書。注意事項:

1:測量AMT的+5V(紅)和溫度控制線(白)之間的電阻值，對應探針溫度。誤差±2℃.(不能帶電測量)

2:測量AMT的0V(黑色)和濕度控制線(黃色)之間的電壓值，對應探針位置的濕度。誤差±5%RH。

3:485通信協議采用modbus規約。
