無線耳機充電倉方案開發

功能說明 / FUNCTION DESCRIPTION

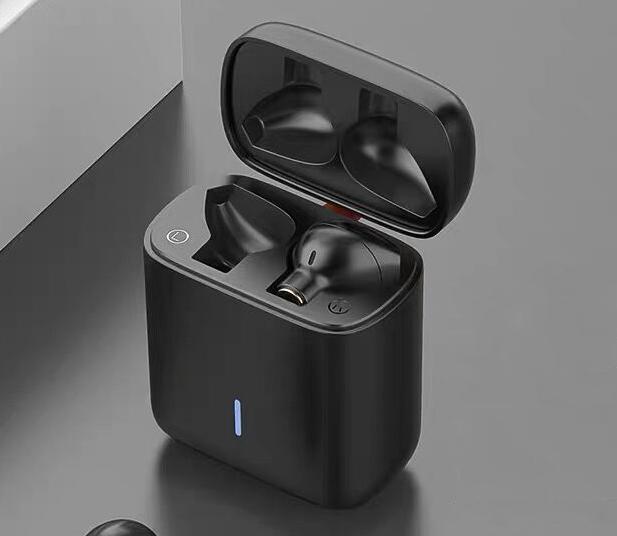

無線耳機充電倉功能WIRELESS HEADSET CHARGING COMPARTMENT FUNCTION

無線耳機充電倉方案開發由九齊單片機NY8A050D型號封裝型號是8引腳SOP，通過主控芯片程序開發設計而成； 產品采用單片機控制電流給無線耳機進行充電，采用低功耗芯片，和強大的蓄電能力，可以為無線藍牙耳機充滿電4-5次。
本產品的MCU開發設計由溫州宇芯微單片機開發公司設計而成。

產品構成 / PRODUCT COMPOSITION

·

01

·

USB插口

·

·

02

·

LED呼吸燈

·

·

03

·

九齊單片機

·

·

04

·

鋰電池

·

結構說明 /  STRUCTURE ELUCIDATION

無線耳機充電倉PCB結構說明

1、USB插口：采用USB充電模式，方便于日常充電使用；

2、LED呼吸燈：綠色表示電量充足，紅色表示電量過低；

3、九齊單片機：采用的是NY8A050D型號，采用單片機軟件程序控制運行其他元器件；

4、鋰電池：大容量電池，可充滿耳機4-5次。

NY8A050D腳位和功能說明   / FUNCTION DESCRIPTION

SOP8腳位圖
