電子設備最離不開的則是充電的問題了。譬如無線充電這種新充電方式，它只需用戶將其手持設備放置到充電墊上，無需電線就可奇跡般實現為電池充電。當然了，該方案還需要加入通用接收器，以達到保護手機的目的。

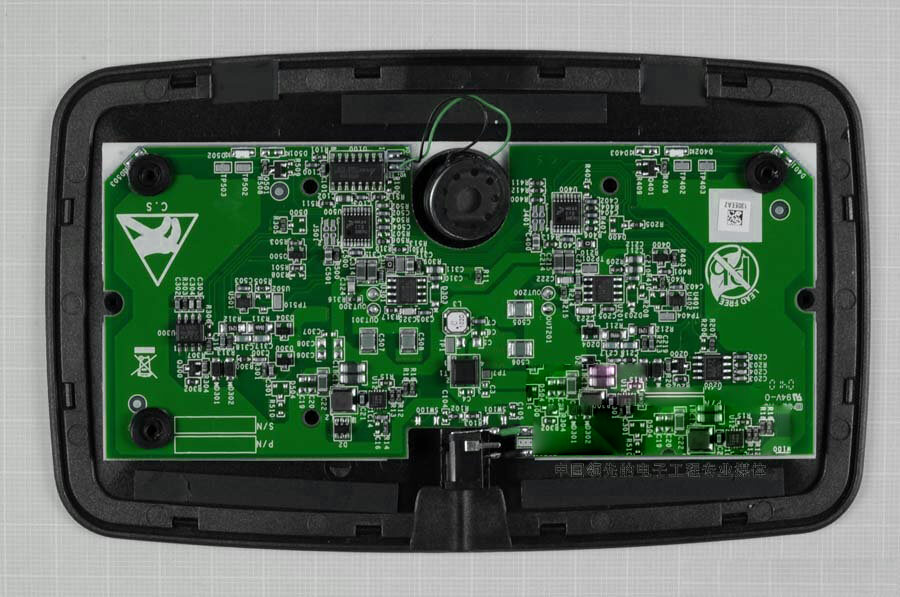

該方案采用了一個稱為感應電源轉換的技術。該原理是由法拉第和安培最先發現的，但是，直至現在才真正將其應用到實際系統當中去。究其根本，它主要包含兩部分，初級和次級部分。在初級部分由共振電源線圈電源在線圈中提供高頻正弦電流，次級(獲得)較小的線圈有個AC-DC轉換器來轉換成直流電源。在無線充電板中，初級線圈繞16圈，接收器為8圈。線圈中放置有磁鐵芯，然后分別置于PCB電路板的兩面。

充電狀態輸出引腳/CHG經反相器74LS04后與單片機的P3.2口連接，觸發外部中斷。PNP為P溝道的場效應管或三極管。D1為綠色發光二極管，處于通電狀態時亮；D2為紅色放光二極管，電源接通時亮。R1設置充電電流的電阻，阻值為2.8千歐，設置最大充電電流為500mA;C2為設置充電時間的電容，容值為100μF。
