電動牙刷電動機芯方案

功能說明 / FUNCTION DESCRIPTION

電動牙刷功能FUNCTION OF ELECTRIC TOOTHBRUSH

電動牙刷是Philippe-Guy Woog發(fā)明的一種牙刷，通過電動機芯的快速旋轉或震動，使刷頭產生高頻震動，瞬間將牙膏分解成細微泡沫，深入清潔牙縫，與此同時，刷毛的顫動能加快口腔的血液循環(huán)，對牙齦組織有按摩效果。電動牙刷在國外已經掀起了一場口腔保健領域的革命。

產品構成 / PRODUCT COMPOSITION

·

01

·

直流微型電機

·

·

02

·

金屬護板、套筒

·

·

03

·

牙刷電機功能控制主控板

·

·

04

·

干電池

·

·

05

·

LCD顯示屏

·

·

06

·

數碼管

·

結構說明 / STRUCTURE ELUCIDATION

電動牙刷PCB結構說明

1、PCB結構圖完全兼容市場上公模外殼，也可以根據客戶要求定制PCB結構。

2、使用18650可充電電池一年較長續(xù)航。

3、主控MCU使用NY8B062D，為SOP8封裝，待機時間長，低功耗，使用18650充電電池，一年較長續(xù)航。

NY8B062D腳位和功能說明 / FUNCTION DESCRIPTION

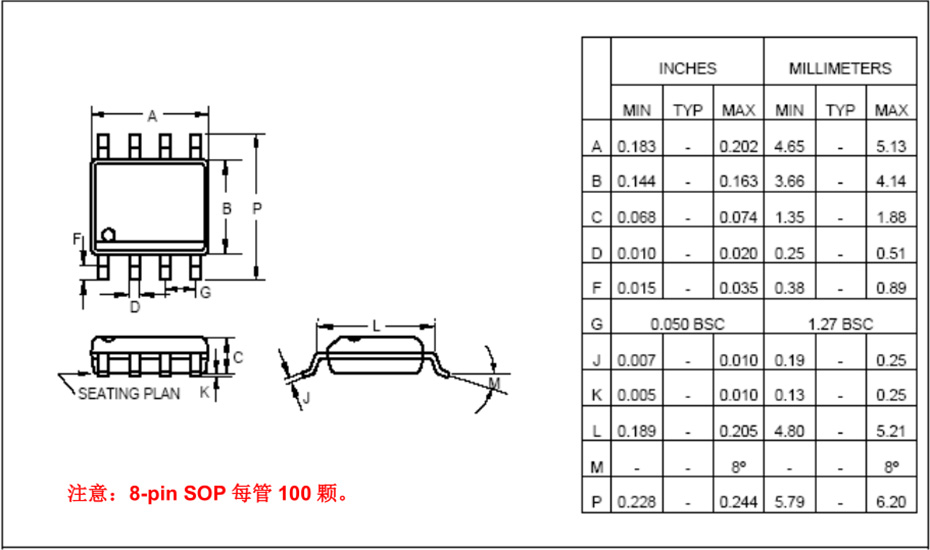

8引腳SOP（150毫寸 ）

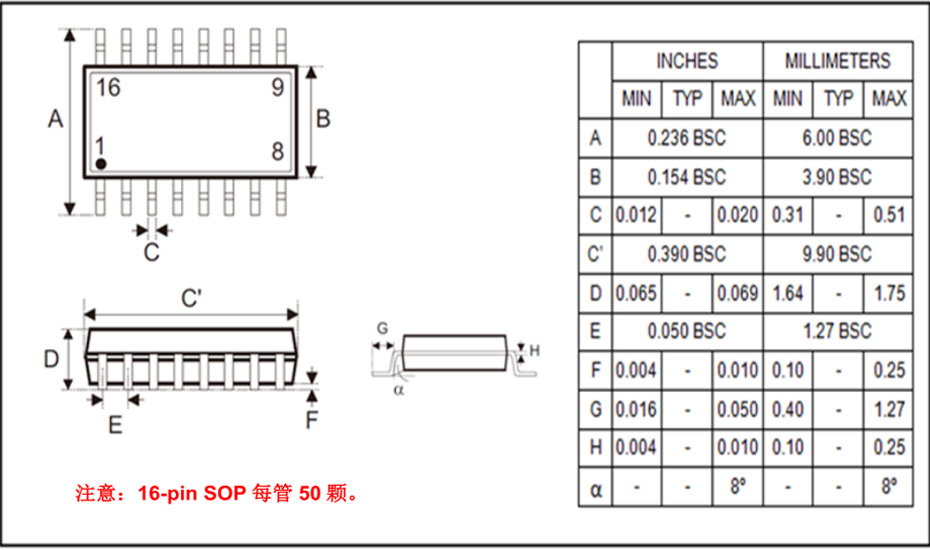

16引腳SO（150毫寸）

合作說明 / COOPERATION STATEMENT

01可根據客戶PCB腳位和模式要求進行程序定制。

02按鍵可選擇高有效或低有效。

03可提供通用PCB文件。

04可根據客戶需求設計原理圖。
