行業(yè)知識(shí)您現(xiàn)在的位置：主頁(yè) > 行業(yè)知識(shí) >
高鋁礬土熟料與礬土均化料的對(duì)比分析
更新時(shí)間：2020-09-24 08:44 來(lái)源:嵩峰礦業(yè) 點(diǎn)擊數(shù)：
目前，我國(guó)高鋁礬土熟料的生產(chǎn)仍以煅燒天然塊料為主。相比高鋁礬土熟料，礬土均化料采取均化、提純等技術(shù)，生產(chǎn)工藝更加節(jié)能、環(huán)保，同時(shí)可以確保產(chǎn)品質(zhì)量的穩(wěn)定性。這兩種礬土原料各有優(yōu)劣。正確認(rèn)識(shí)兩種礬土原料的差異，合理利用各自的優(yōu)勢(shì)，研發(fā)優(yōu)質(zhì)合成材料，是目前礬土均化料研究中亟待解決的問(wèn)題。對(duì)此，有研究人員通過(guò)深入分析兩種原料的性能及其顯微結(jié)構(gòu)中的結(jié)晶物相和晶體發(fā)育情況來(lái)揭示它們之間的差異，從而更合理地認(rèn)識(shí)并應(yīng)用礬土均化料。
高鋁礬土熟料，是將開(kāi)采的礬土礦經(jīng)過(guò)選礦后進(jìn)入豎窯中煅燒1550℃~1600℃后得到的熟料。另一種是礬土均化料，是將開(kāi)采的礬土礦經(jīng)過(guò)選礦、破碎、研磨、造粒、成型、烘干、煅燒（1560℃~1600℃）制得的熟料。

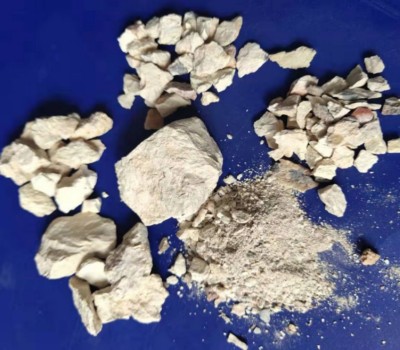

高鋁礬土熟料外觀呈淡灰色和黃白色相間，重而硬；礬土均化料外觀呈均勻的深灰色。從理化性能檢測(cè)結(jié)果可看出：兩種原料的化學(xué)組成差別不大，Al2O3質(zhì)量分?jǐn)?shù)都在80%以上，且根據(jù)Al2O3含量和SiO2含量的比值可知，理論上兩種原料的物相均為剛玉相和莫來(lái)石相；不同之處是礬土均化料的致密度比高鋁礬土熟料的大。
綜上所述，高鋁礬土熟料的致密度不均勻，體積密度較低（3.32g/cm3），氣孔率較高（4.19%），且多為開(kāi)口氣孔，吸水率高。但是，在其剛玉相致密集中或剛玉相和莫來(lái)石相緊密交錯(cuò)的部位，可以支撐其承受外加載荷和高溫，加之玻璃相含量較少，因此其高溫性能優(yōu)越。
礬土均化料的結(jié)構(gòu)致密均勻，體積密度較高（3.42g/cm3），氣孔率較低（0.84%），多為小而均勻的閉氣孔，吸水率低。由于經(jīng)過(guò)了均化工藝，均化料的成分和結(jié)構(gòu)更均勻，但晶粒間填充了大量均勻分布的玻璃相，減弱了晶間結(jié)合力，在一定程度上削弱了均化料的高溫性能。然而，將礬土均化料以顆粒的形式做原料，或者加入以更多孤立相存在的Si3N4、SiC等非氧化物耐火材料中，就可以減少玻璃相對(duì)體系高溫性能的影響，提高其使用價(jià)值。因此，礬土均化料更適用于生產(chǎn)礬土和非氧化物的復(fù)合材料。
了解更多鋁礬土詳情請(qǐng)登陸：www.power-noodle.com 企業(yè)熱線：0371-66551099
備案：
