產品概述PRODUCT OVERVIEW
YX8P468是一款8位RISC單片機，它采用低功耗、高速CMOS 的工藝。該芯片集成有WDT、RAM、ROM、可編程實時時鐘計數器，內部/外部中斷、掉電模式、LCD 驅動器、紅外發射功能和三態I/O口。有7 位選項位是提供給用戶的要求的，其中的多層保護位用來防止程序被讀出，它還提供了13 位用戶ID 選項。
具有OTP-ROM特點的 方便了用戶開發和校驗程序，而且用戶可以使用EMCWriter 輕松地?zé)龑懗绦虼a。
主要應用于空調遙控器、醫療設備、家用電器等系統。
功能特點FUNCTIONAL CHARACTERISTICS
· 工作電壓和工作溫度范圍：商業級：1.9V ～ 5.5 V. ( 0℃～+70℃)、工業級： 2.1V ～ 5.5 V. / (at -40℃～+85℃)
· 雙時鐘工作模式：高頻振蕩器可選擇晶振、RC 或PLL（鎖相環）模式、低頻振蕩器可選擇晶振或RC模式
· 工作頻率：DC ～ 10MHz、 4K*13位片內ROM
· 共272 字節SRAM：144字節通用寄存器、128字節片上數據RAM
· 28個雙向三態I/O口：通常有12個雙向三態I/O口、16個雙向三態I/O口與LCDsegment輸出共用
· 8級堆棧供程序嵌套、8 位實時時鐘/計數器、1 個紅外發射口/PWM發生器
· 4個8 位可自動裝載的計數/定時器，溢出中斷：計數器1：獨立計數器、計數器2、高電平脈寬定時器（HPWT）和低電平脈寬定時器（LPWT）與IR 功能共用
· 可編程看門狗功能，可用于Normal 模式, Green 模式 和Idle 模式
· 工作模式：Normal 模式：CPU的工作頻率是主頻(Fm)、Green 模式：CPU的工作頻率是從頻(Fs)而主頻(Fm)停止振蕩、Idle 模式：CPU不工作，但LCD驅動還在工作、Sleep模式：整個芯片停止工作
· 8 個中斷源，包括3個外部中斷5個內部中斷：內部：TCC、計數器1、計數器2、高電平脈寬定時器、低電平脈寬定時器、外部：INT0、INT1、引腳狀態改變喚醒（P6 和P8）中斷

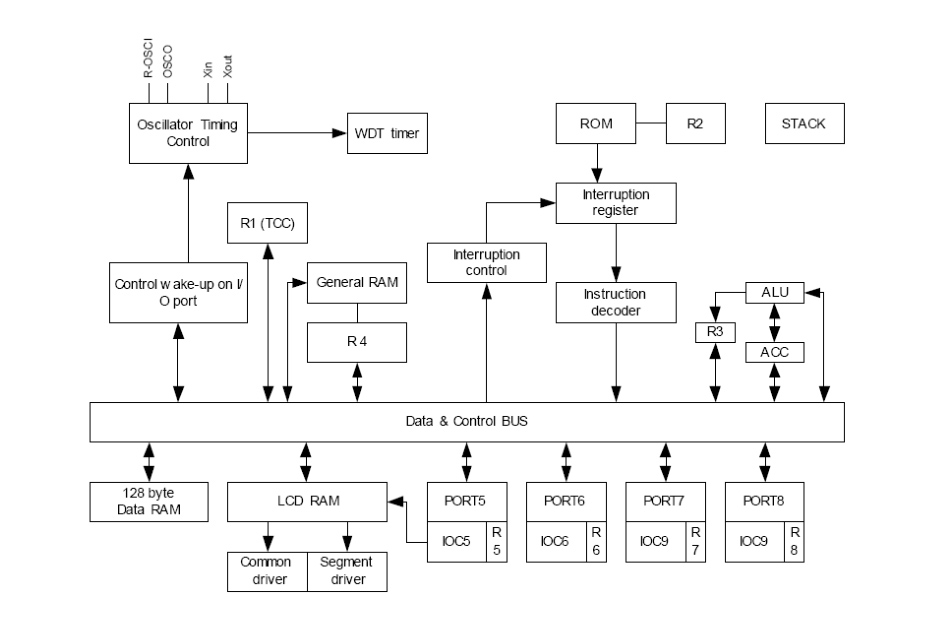

功能框圖FUNCTIONAL BLOCK DIAGRAM

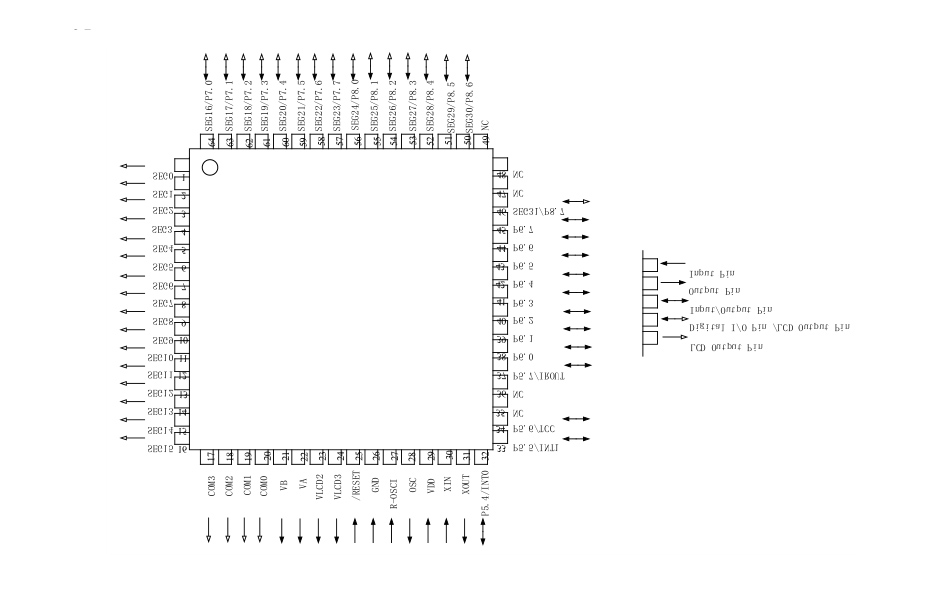

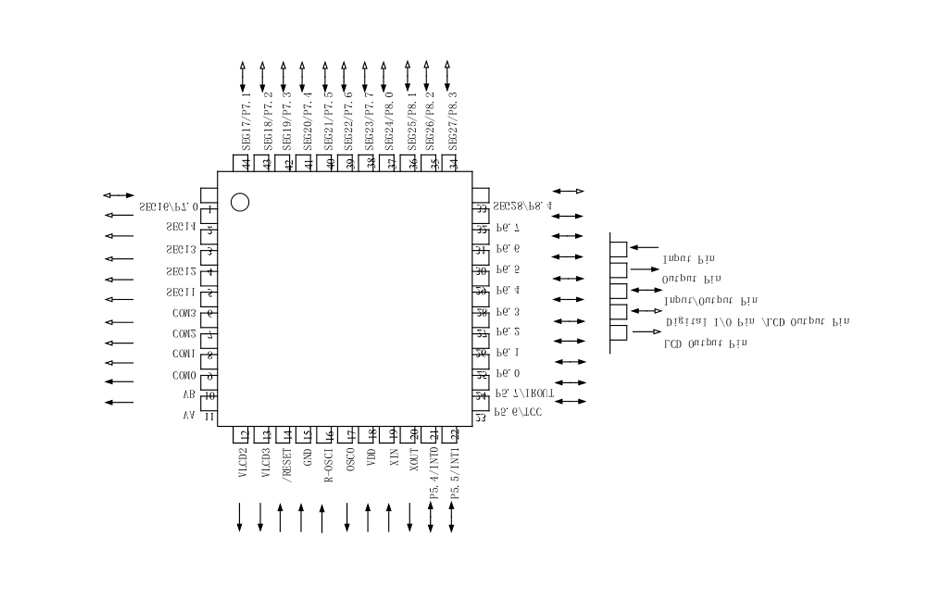

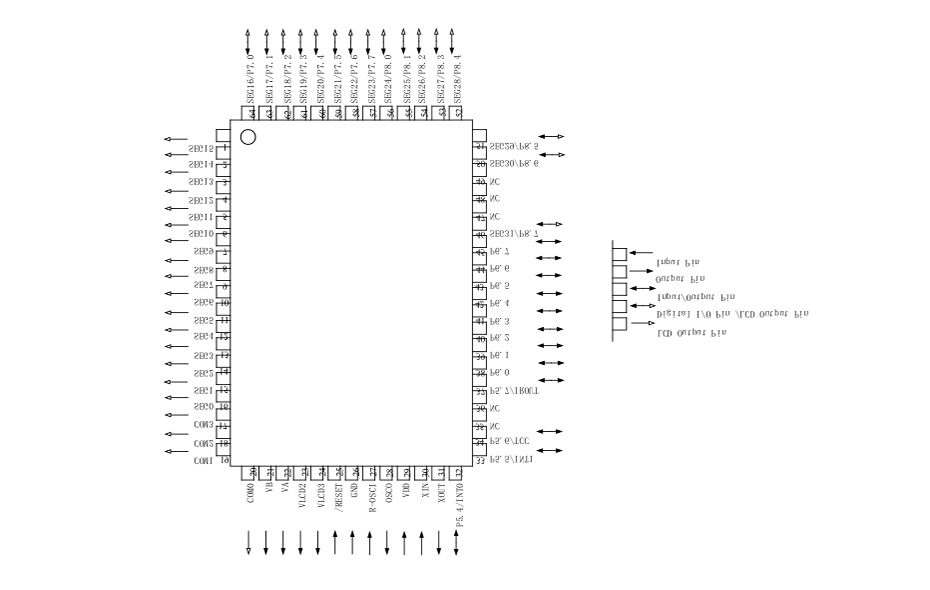

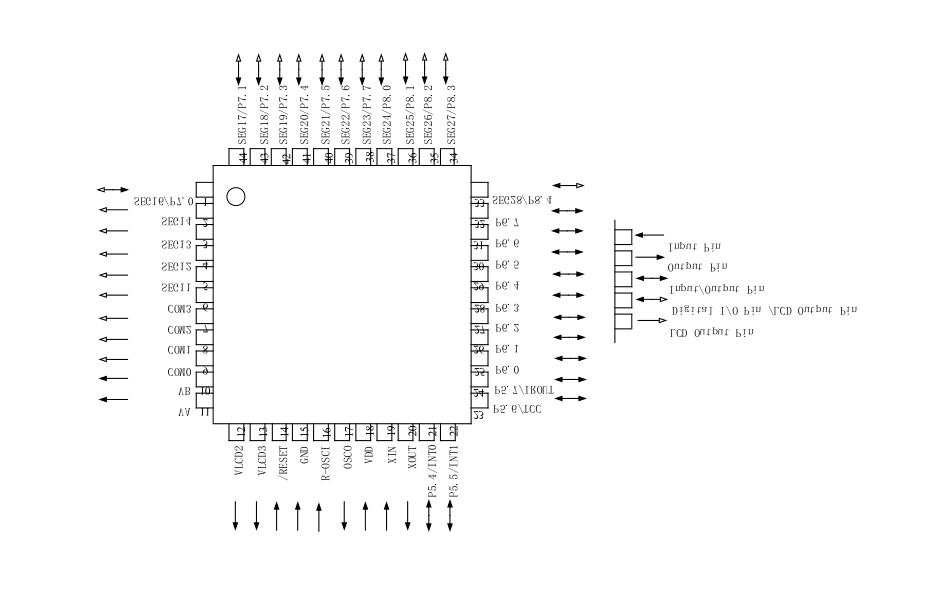

引腳排列圖PIN LAYOUT

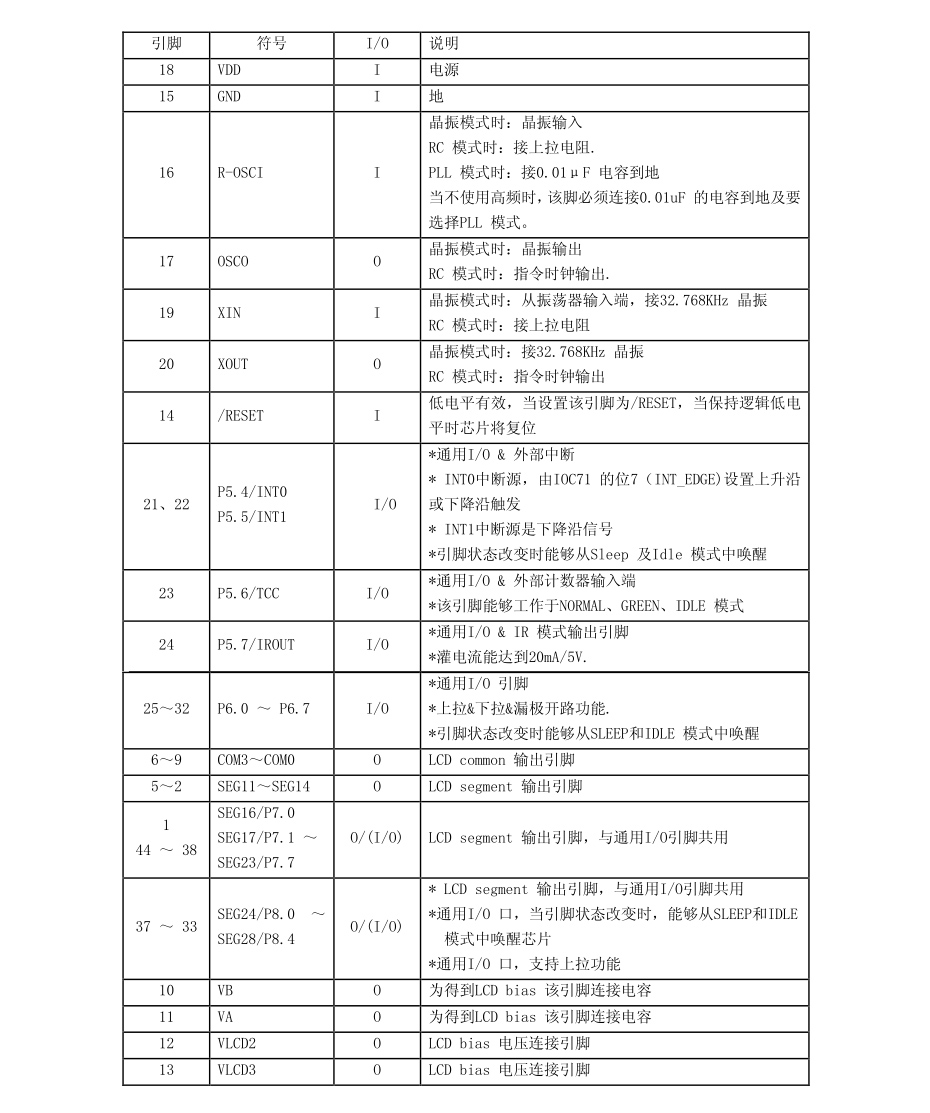

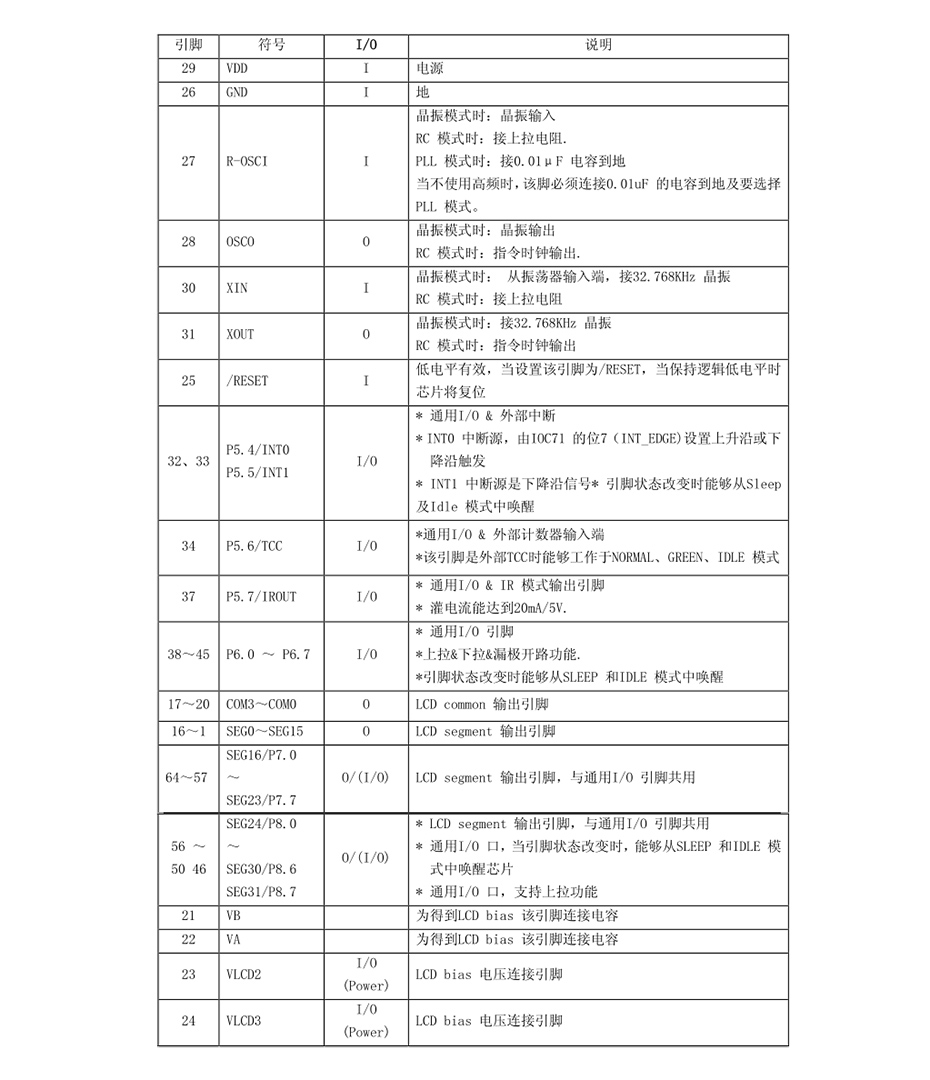

引腳說明PIN DESCRIPTION

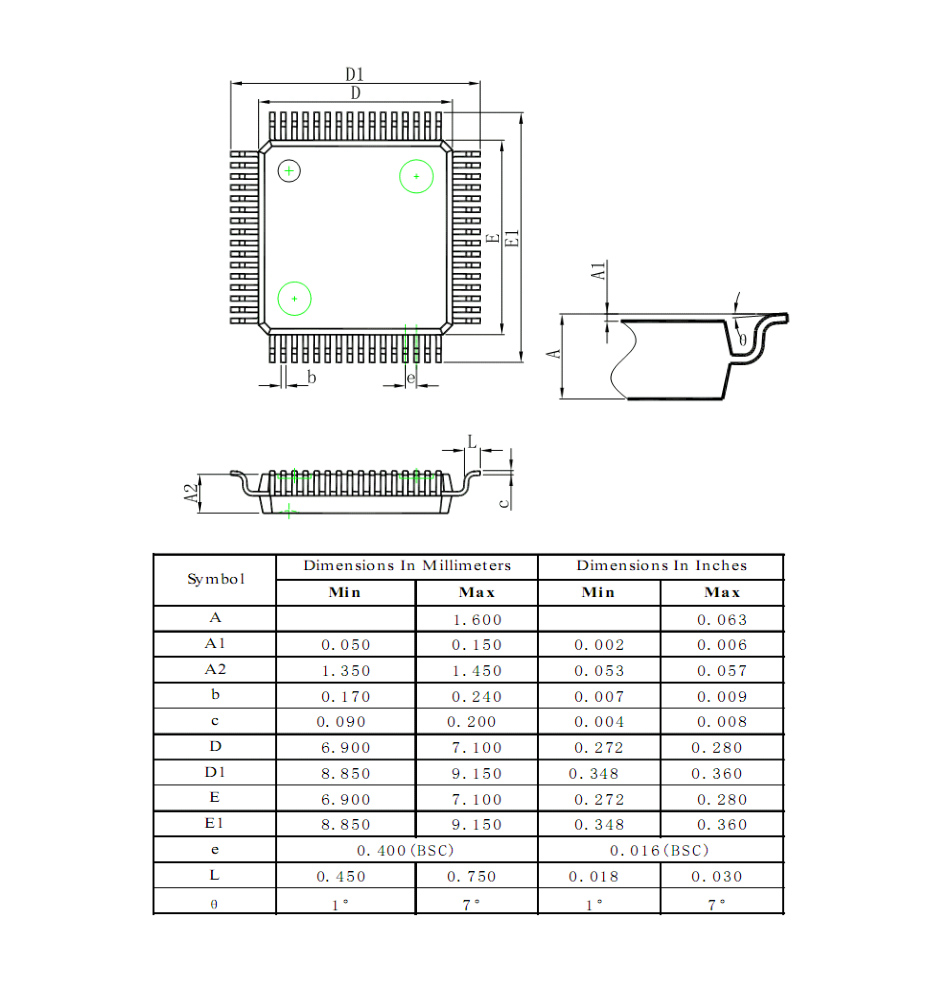

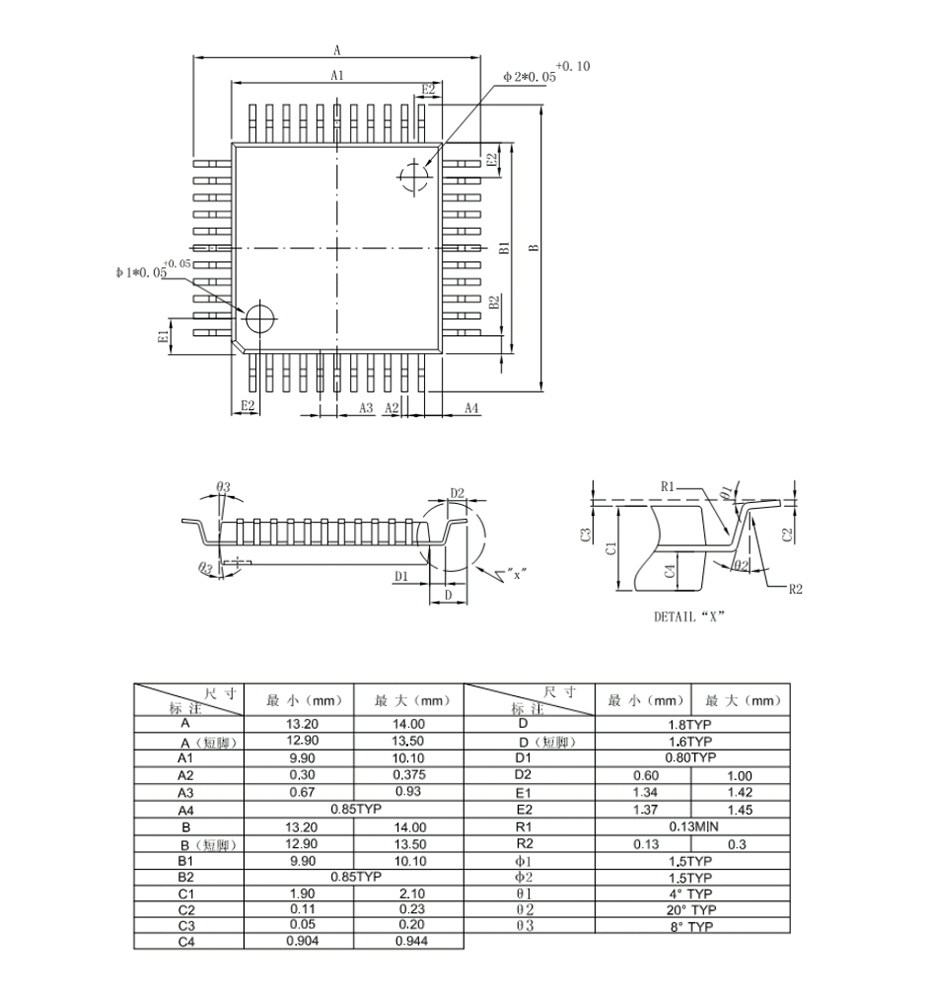

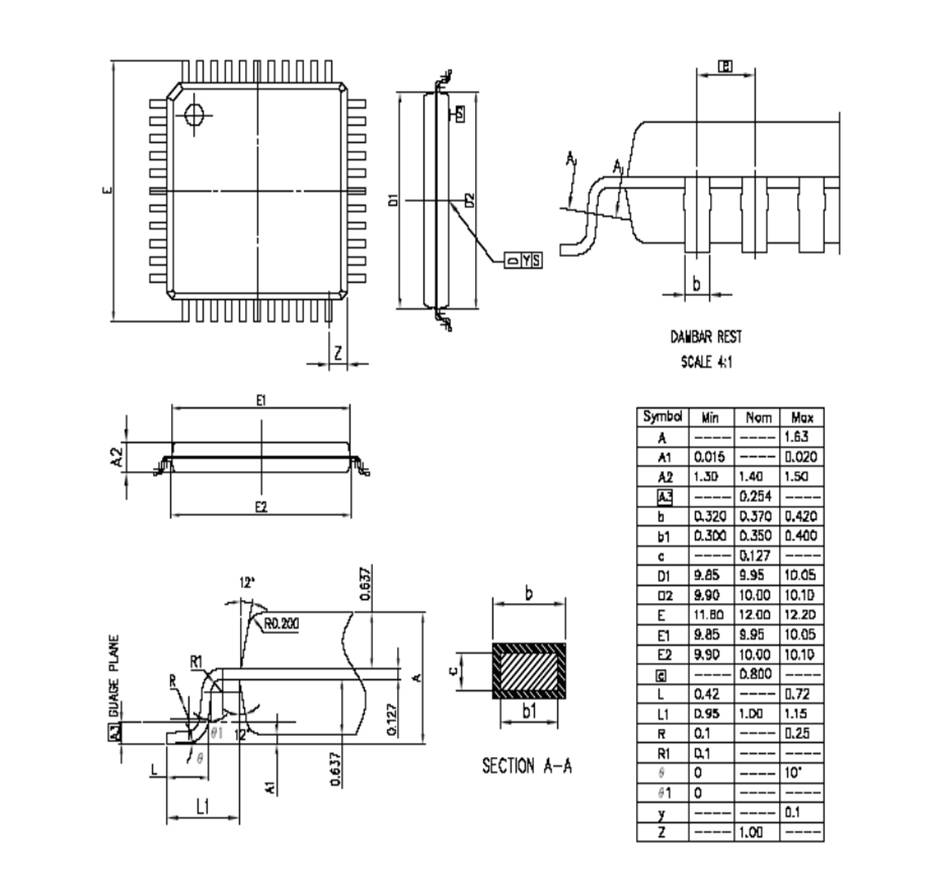

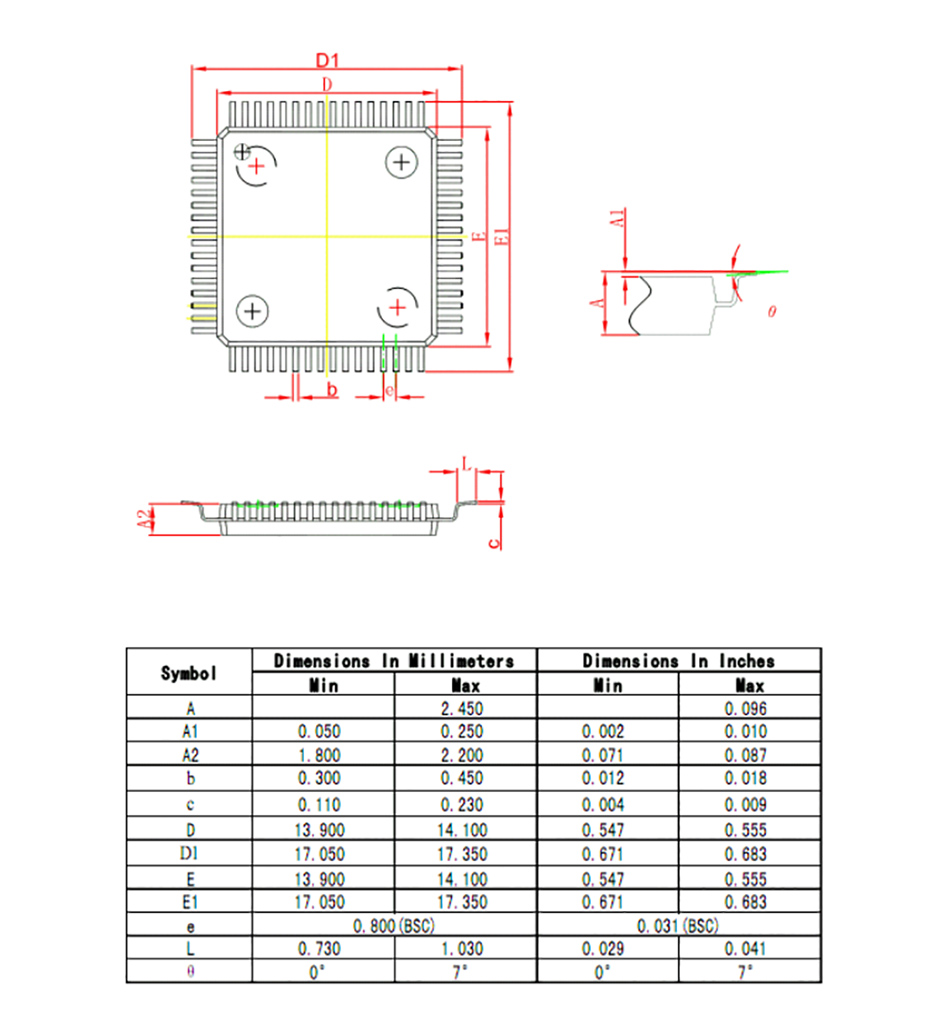

封裝尺寸PACKAGE SIZE
