產品概述PRODUCT OVERVIEW
YX2602單機片 是一款8位高性能精簡指令集 OTP-ROM 單片機,具有 1K OTP ROM。其高抗干擾性能在小家電領域有廣泛應用。
功能特點FUNCTIONAL CHARACTERISTICS
· 存儲器：ROM：OTP、1K*16位；RAM：48字節
· I/O引腳配置：輸入/輸出口：P0, P1, P5.；輸入口：P1.5.；可編程漏極開路端：P1.0.；喚醒功能端：P0, P1 電平觸發；內部上拉電阻：P0, P1, P5.；外部中斷信號沿觸發：P0.0（寄存器PEDGE控制）
· 3級低電壓檢測系統(LVD)：可監控系統電源(若低于設定LVD則復位)；工作電壓：VDD: 2.4V~5.5V
· 強大的指令系統：單周期指令系統（1T）、大部分指令僅需一個周期、跳轉指令JMP可在整個ROM區執行、子程序條用指令CALL可在整個ROM區執 行、查表指令MOVC可尋址整個ROM區
· 3個中斷源：2個內部中斷源：T0、TC0；1個外部中斷源：INT0
· 兩個8位定時/計數器：TC0：自動裝載定時器/計數器/蜂鳴器(BUZZER)輸出；T0：基本定時/計數器，具有0.5sec實時時鐘功能（RTC）
· 內置看門狗定時器，其時鐘源由內部低速RC振蕩提供（16KHz@3V，32KHz@5V）
封裝形式：SOP18/DIP18
· 工作模式：普通模式：高、低速時鐘同時工作；低速模式：只有低速時鐘工作；睡眠模式：高、低速時鐘都停止工作；綠色模式：有T0周期性的喚醒

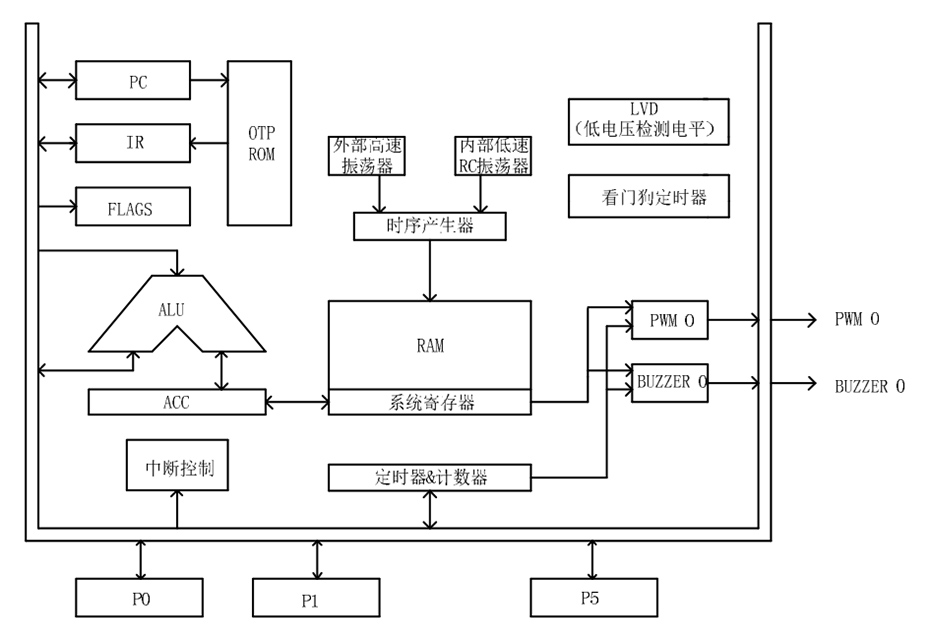

功能框圖FUNCTIONAL BLOCK DIAGRAM

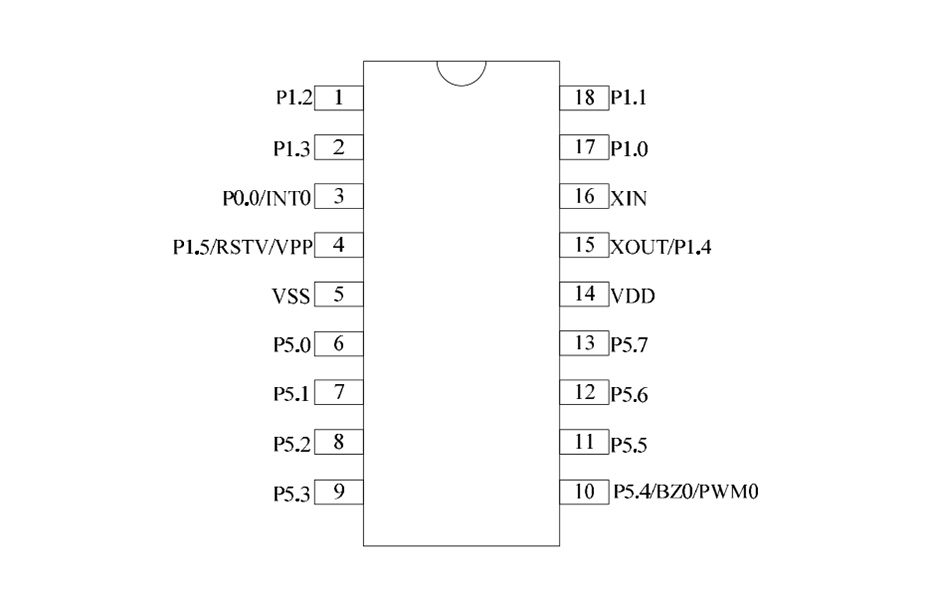

引腳排列圖PIN LAYOUT

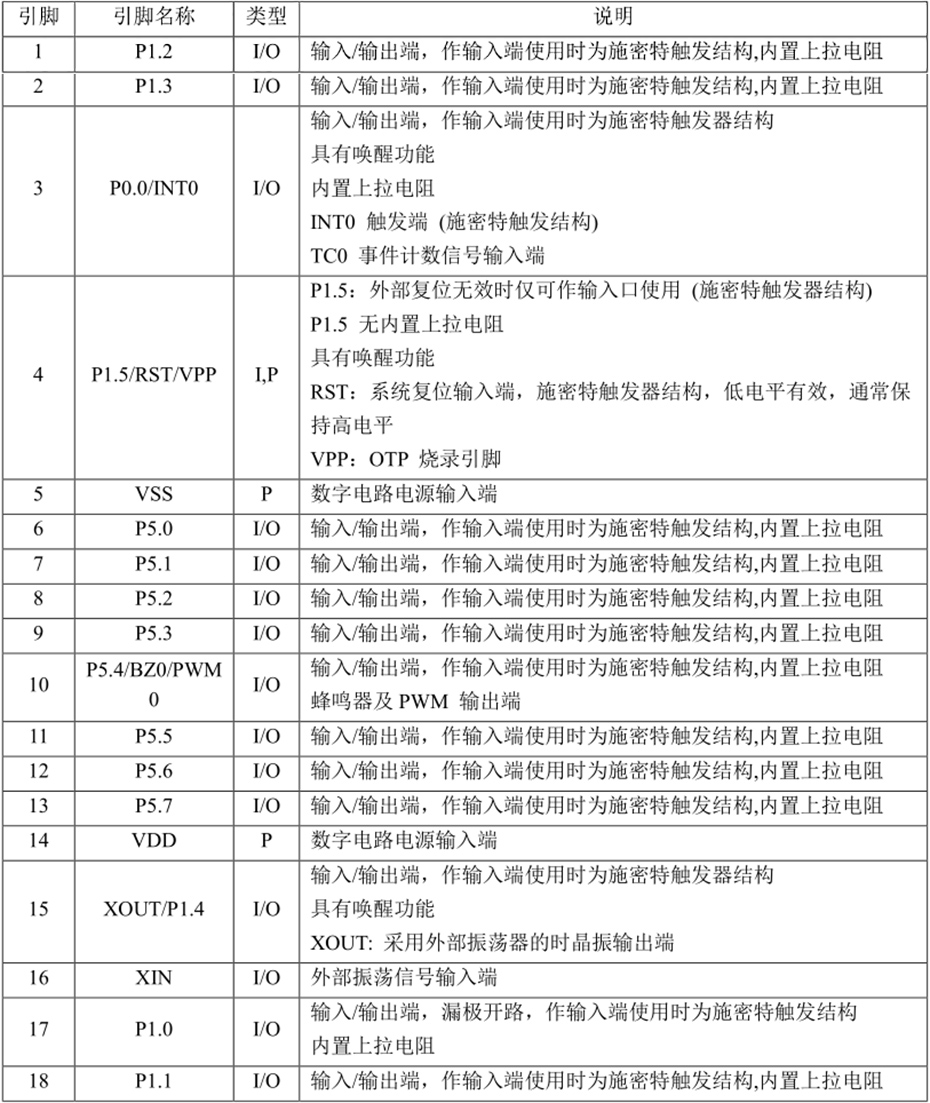

引腳說明PIN DESCRIPTION

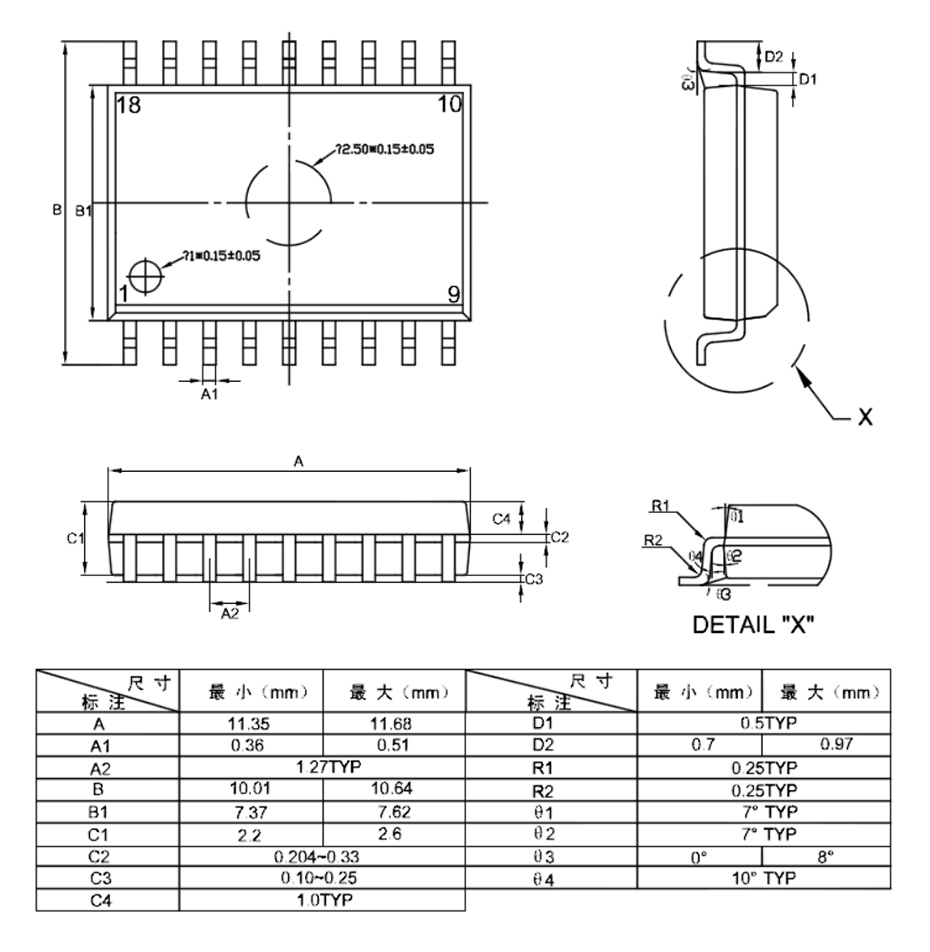

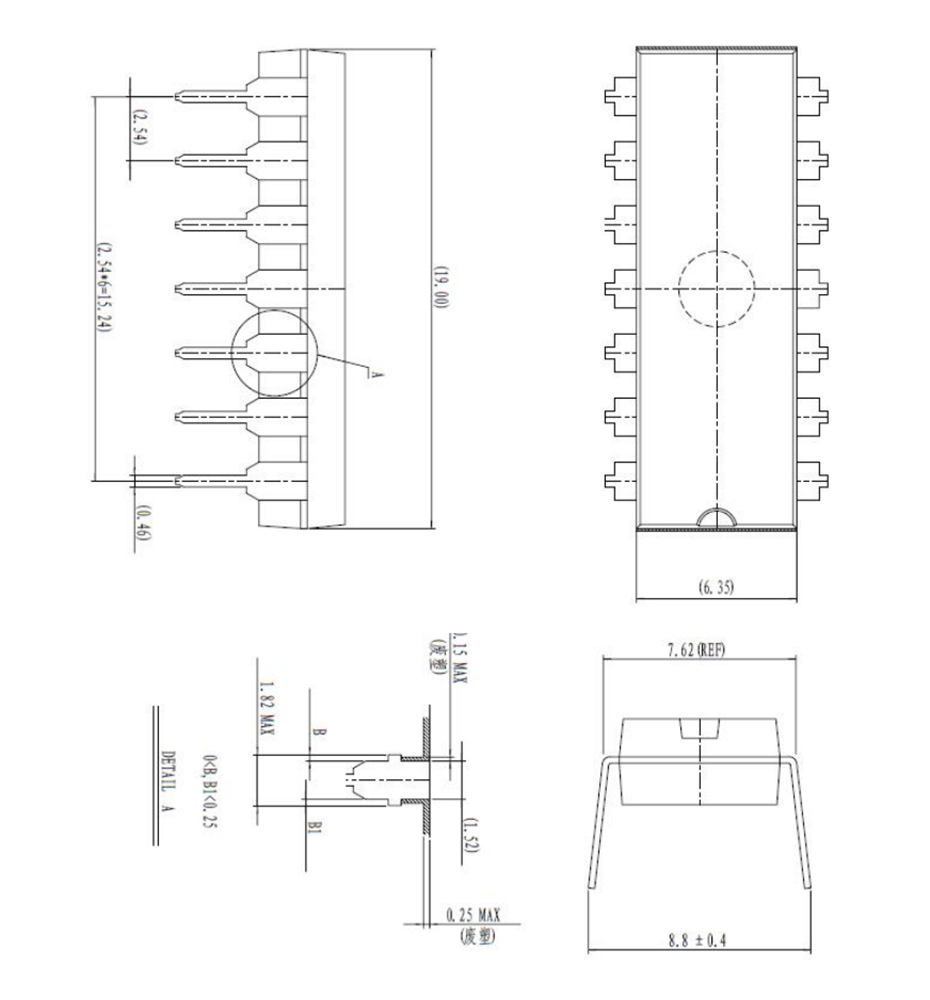

封裝尺寸PACKAGE SIZE
