YX153AB 8位OTP單片機

YX153AB包含上電復位，LVD復位，上電復位定時器，振蕩啟動定時器，看門狗定時器，EPROM，SRAM，三態I/O口，I/O口上拉、下拉、漏極開路控制，睡眠節能模式，實時可編程時鐘/計數器，中斷，睡眠喚醒，EPROM配置字保護。三種振蕩配置可選，包括節能振蕩、RC振蕩。

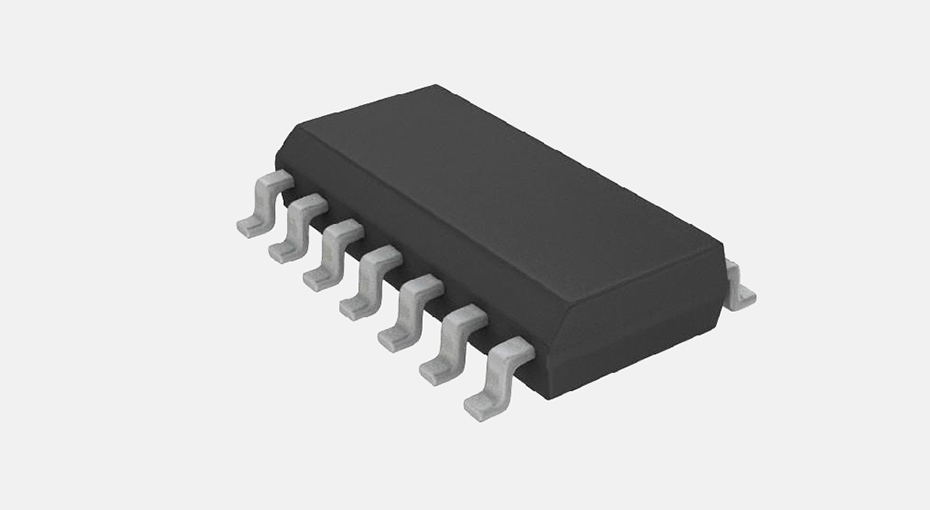

產品概述PRODUCT OVERVIEW

YX153AB是一款基于8位OTP的CMOS微控制器，它精簡指令集構架帶有42條指令。

YX153AB包含上電復位，LVD復位，上電復位定時器，振蕩啟動定時器，看門狗定時器，EPROM，SRAM，三態I/O口，I/O口上拉、下拉、漏極開路控制，睡眠節能模式，實時可編程時鐘/計數器，中斷，睡眠喚醒，EPROM配置字保護。三種振蕩配置可選，包括節能振蕩、RC振蕩。

YX153AB有1K×13位可編程程序存儲器，能夠直接、間接訪問它的寄存器組，數據存儲器。所有的特殊功能寄存器包括PC已置入數據存儲器。

功能特點FUNCTIONAL CHARACTERISTICS

· 42條配置字指令； 13位寬指令，8位寬數據，5級堆棧

· 除雙周期程序的指令外，其他指令均為單周期指令；整個ROM區域能被GOTO、CALL指令訪問

· 運行速率：直流20兆時鐘輸入；直流100納秒指令周期；直接、間接兩種地址訪問模式

· 帶有8位可編程預分頻的8位實時時鐘/定時器

· 內置上電復位；內置低壓檢測；上電復位定時器和晶振啟動定時器

· 芯片看門狗帶有可操作內部振蕩，軟件可控制看門狗使能

· 兩組I/O 口，IOA和IOB可獨立控制，軟件可控制 I/O 口上拉、下拉、漏極開路

· 一個內部中斷源：定時器 0 溢出，兩個外部中斷源：INTpin 腳中斷，IOB 輸入變化中斷

· 可從睡眠模式被喚醒通過 INTpin 腳或者IOB輸入變化

· 節能睡眠模式；內置 兆，4兆，1兆和455k內部RC振蕩；可編程配置字保護

· 可選振蕩配置：ERC：外部電阻/電容振蕩、HF：高頻晶體振蕩、XT：晶體振蕩、LF：低頻晶體振蕩、IRC：內部電阻/電容振蕩、ERIC：外部電阻/電容振蕩

· 寬操作電壓范圍：EPROM：2.3V to 5.5V

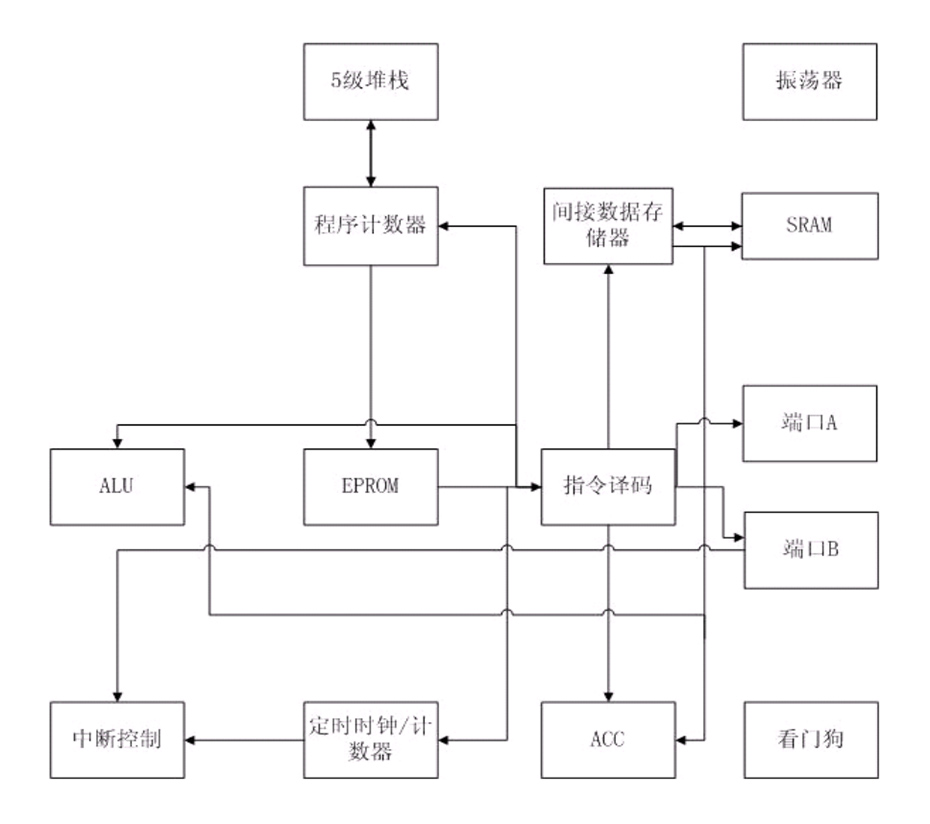

功能框圖FUNCTIONAL BLOCK DIAGRAM

引腳排列圖PIN LAYOUT

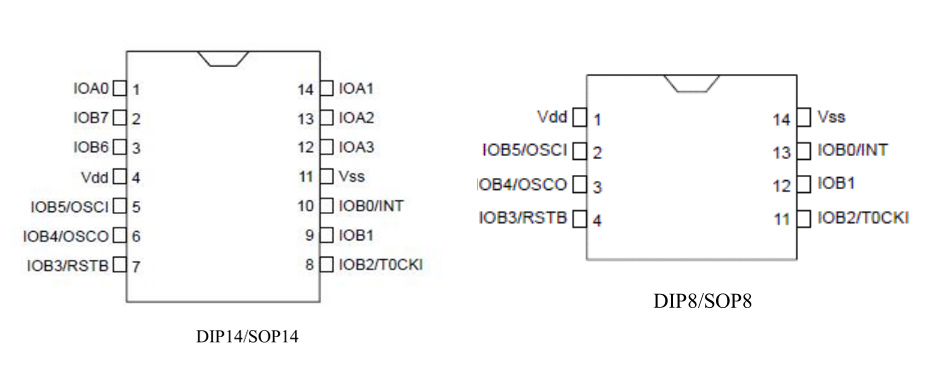

YX153AB引腳排列圖

引腳說明PIN DESCRIPTION

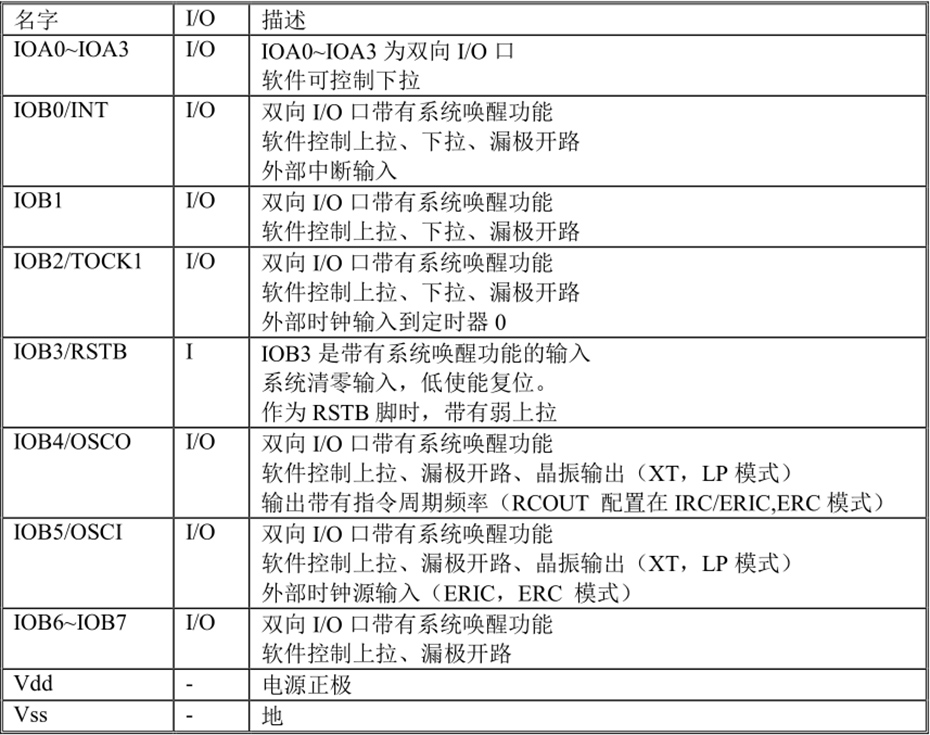

YX153AB引腳說明

封裝尺寸PACKAGE SIZE

DIP14外形圖與封裝尺寸

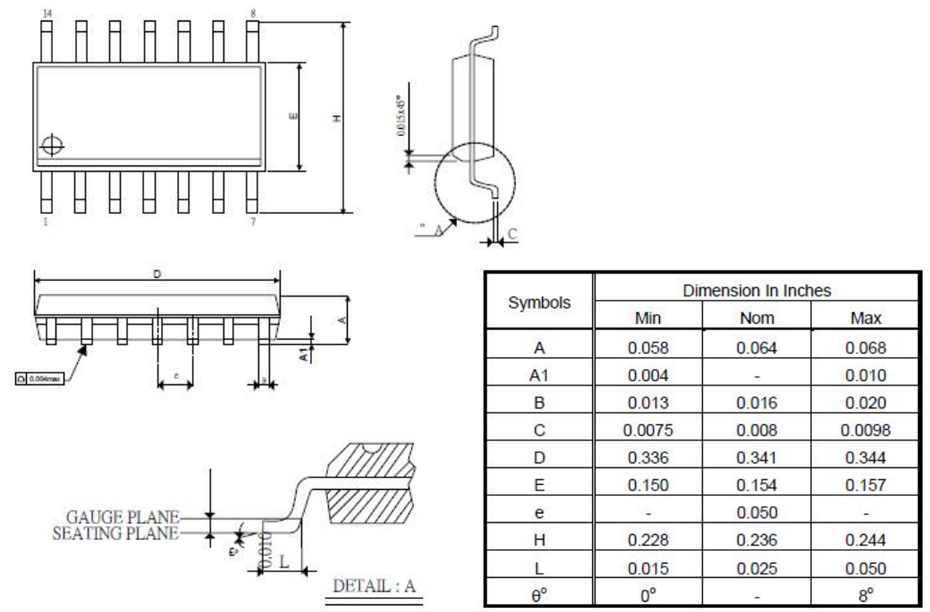

SOP14外形圖與封裝尺寸

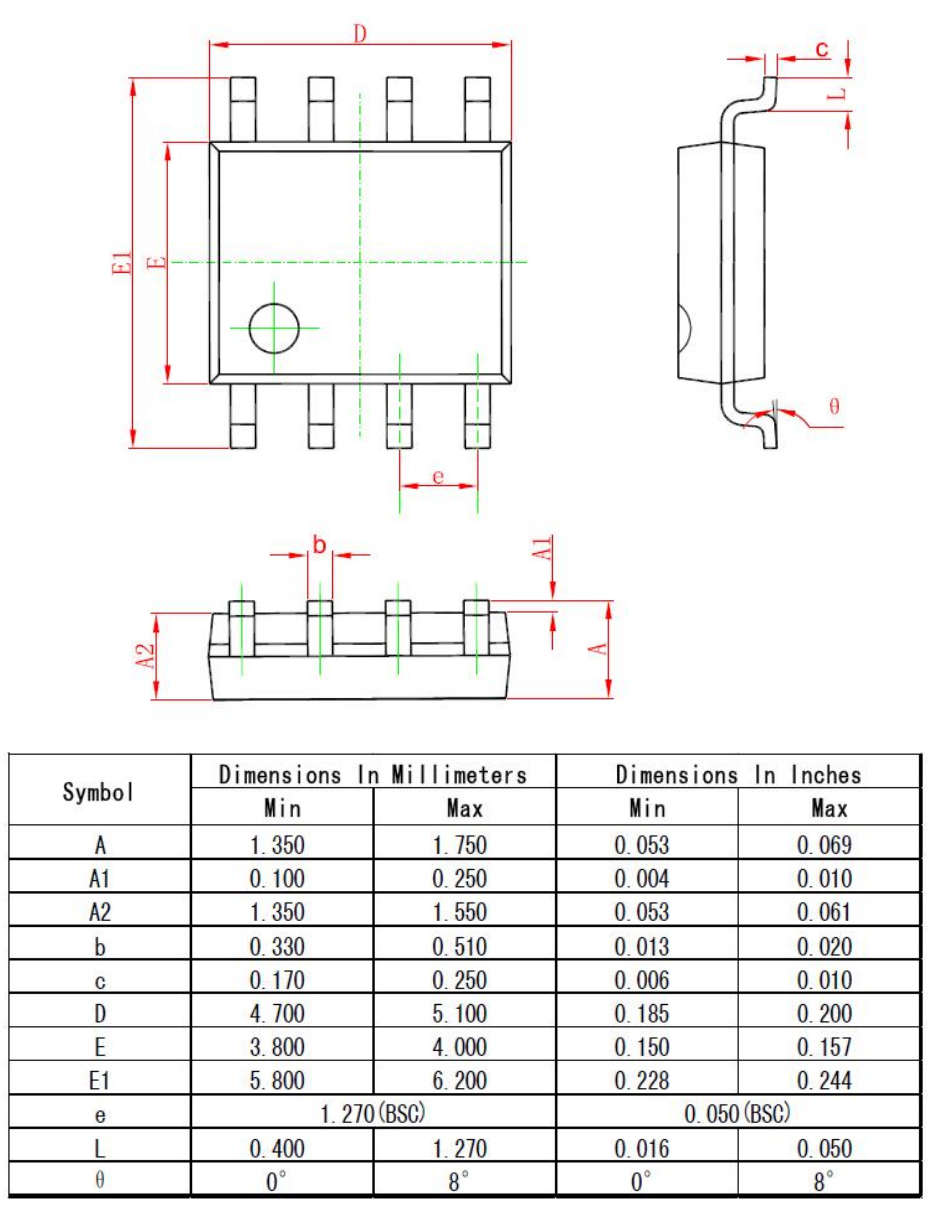

SOP8外形圖與封裝尺寸
