產品概述PRODUCT OVERVIEW
YX8316 16/32是一款有16k/32k字節FLASH的8位單片機。本芯片是一款可以為許多嵌入式控制應用提供高效靈活低成本解決方案的微控器。
功能特點FUNCTIONAL CHARACTERISTICS
· CPU：8 Bit CISC 內核 (8051 兼容)
256 字節 IRAM
ROM (FLASH) 容量：16k/32k 字節、自讀寫Flash、擦寫次數：100,000 次
上電復位：復位電壓(1.4V)
· 512 字節 XRAM：普通 I/O：30 個口(P0[6:0], P1[7:0], P2[6:0], P3[7:0])、 LED 顯示驅動能力管腳：14個口(P1[7:0], P2[5:0])
· BIT：8Bit×1ch；WDT：8Bit×1ch、5kHz 內部 RC 振蕩器
定時器/計數器： 8Bit × 1ch (T0), 16Bit × 2ch (T1/T2)
· PPG：脈沖發生器 ( T1/T2)、8Bit PWM (by T0)
WT：32.768kHz 時3.91mS/0.25S/0.5S/1S/1M 間隔
· 蜂鳴器：8Bit×1ch
SP：8Bit×1c
UART：8Bit×1ch
I2C：8Bit × 1ch
12位A/D 轉換器：15個輸入通道、掉電喚醒功能
· 低電壓復位：14個電平選擇(1.60V/2.00V/2.10V/2.20V/2.32V/2.44V/2.59V/2.75V/2.93V/3.14V/3.38V/3.67V/4.00V/4.40V)
· 低電壓檢測：13個電平選擇(2.00V/2.10V/2.20V/2.32V/2.44V/2.59V/2.75V/2.93V/3.14V/3.38V/3.67V/4.00V/4.40V)
· 中斷源：外部中斷(EINT0~4, EINT5, EINT6, EINT7~A, EINT10,EINT11, EINT12) (7)、定時器(0/1/2) (4)、WDT (1)、BIT (1)、WT (1)、SPI (1)、UART (2)、I2C (1)、ADC (1)、ADC Wake-up (1)
· 內部RC振蕩器：內部 RC 頻率: 16MHz ±1.0% (TA= 0 ~ +50°C)
掉電模式：STOP, IDLE 模式
· 操作電壓：1.8V ~ 5.5V (@ 32 ~ 38kHz with X-tal)、1.8V ~ 5.5V (@ 0.4 ~ 4.2MHz with X-tal)、2.7V ~ 5.5V (@ 0.4 ~ 10.0MHz with X-tal)、3.0V ~ 5.5V (@ 0.4 ~ 12.0MHz with X-tal)、1.8V ~ 5.5V (@ 0.5 ~ 8.0MHz with Internal RC)、2.0V ~ 5.5V (@ 0.5 ~ 16.0MHz with Internal RC)、Voltage dropout converter included for core
· 最小指令執行時間：125nS (@ 16MHz main clock)、61μS (@ 32.768kHz sub clock)
操作溫度: –40 ~ + 85℃
· 振蕩器類型：0.4-12MHz 晶體或陶振做主時鐘、32.768kHz 晶體做副時鐘

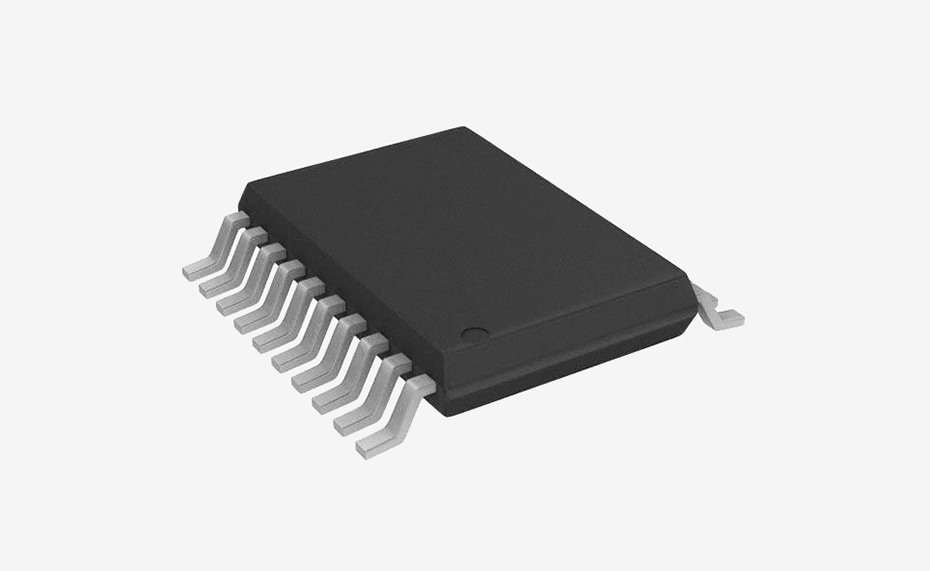

封裝形式：TSSOP20/SOP28/SOP32/QFN32

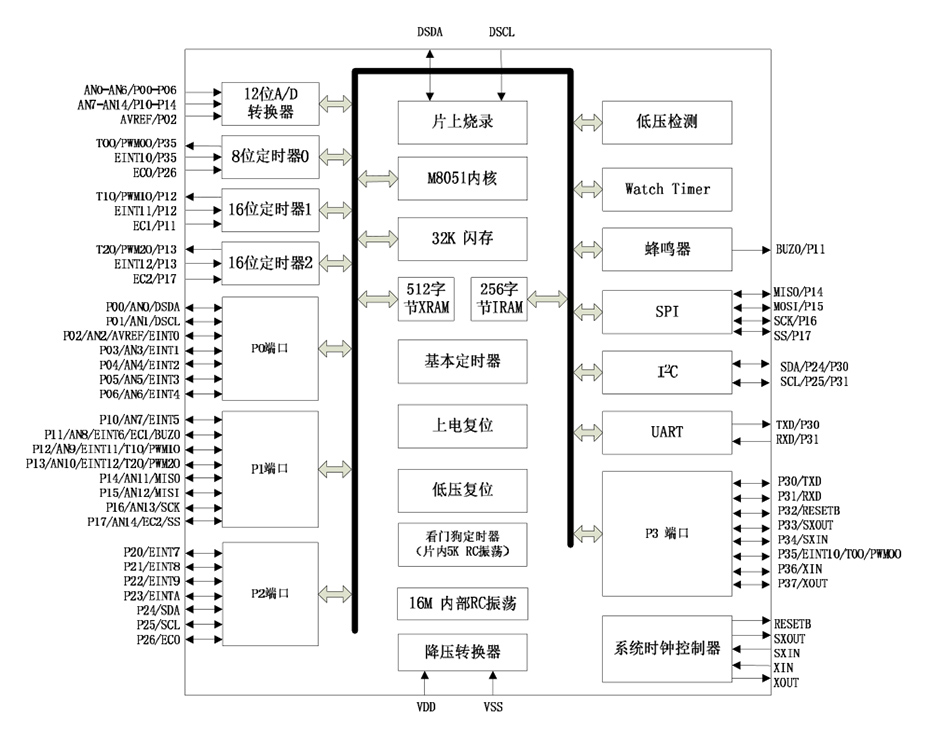

功能框圖FUNCTIONAL BLOCK DIAGRAM

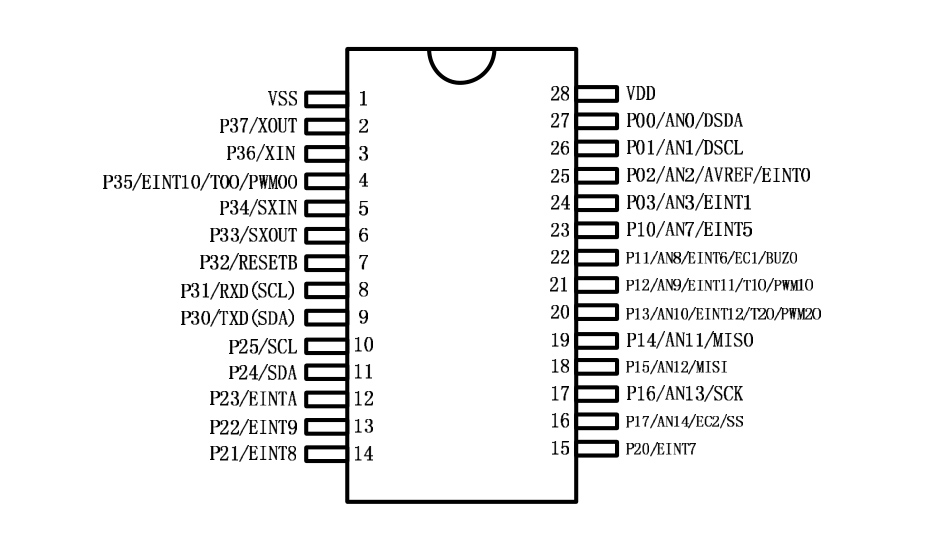

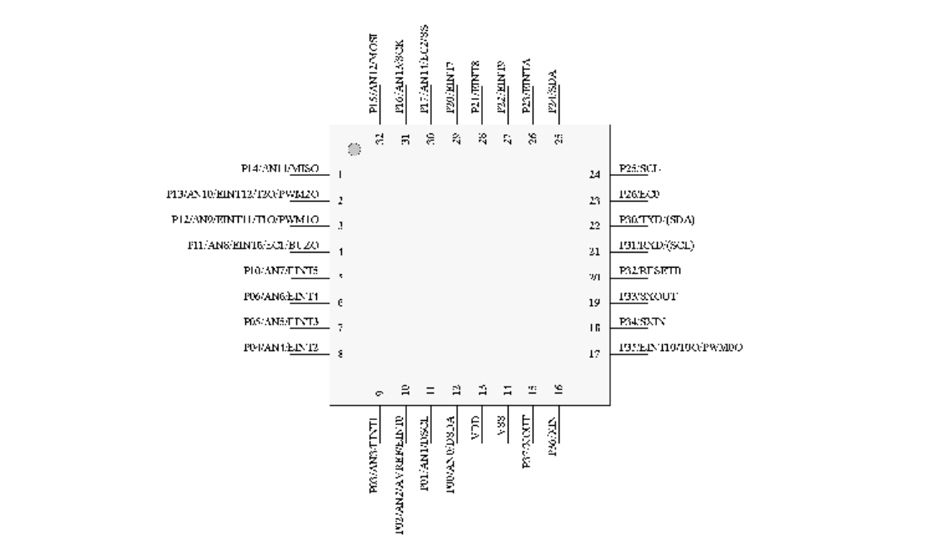

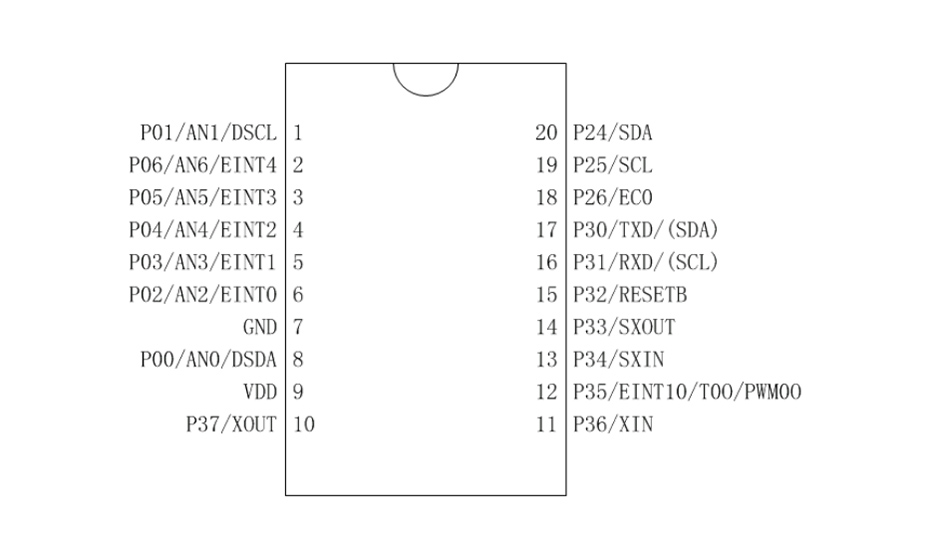

引腳排列圖PIN LAYOUT

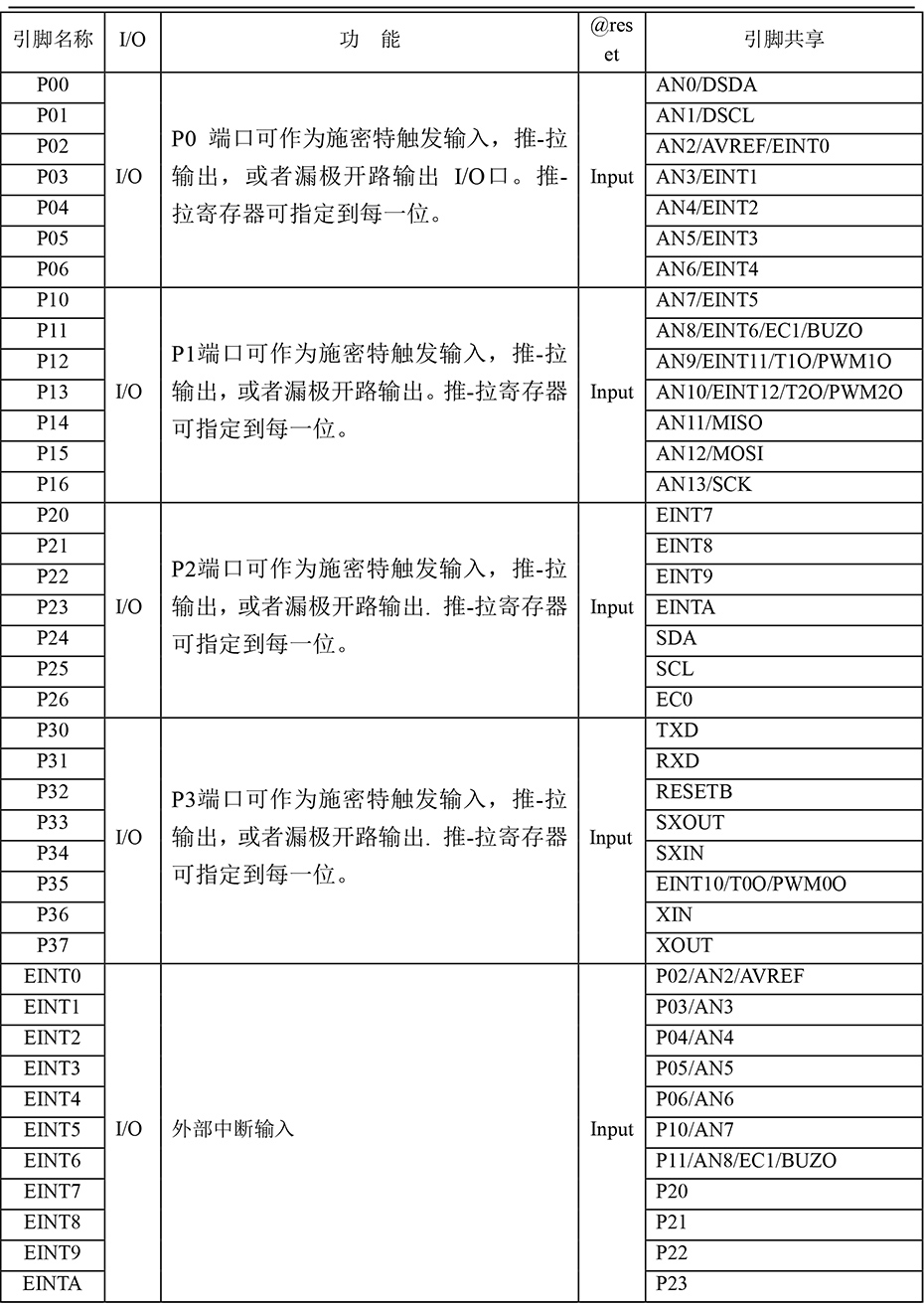

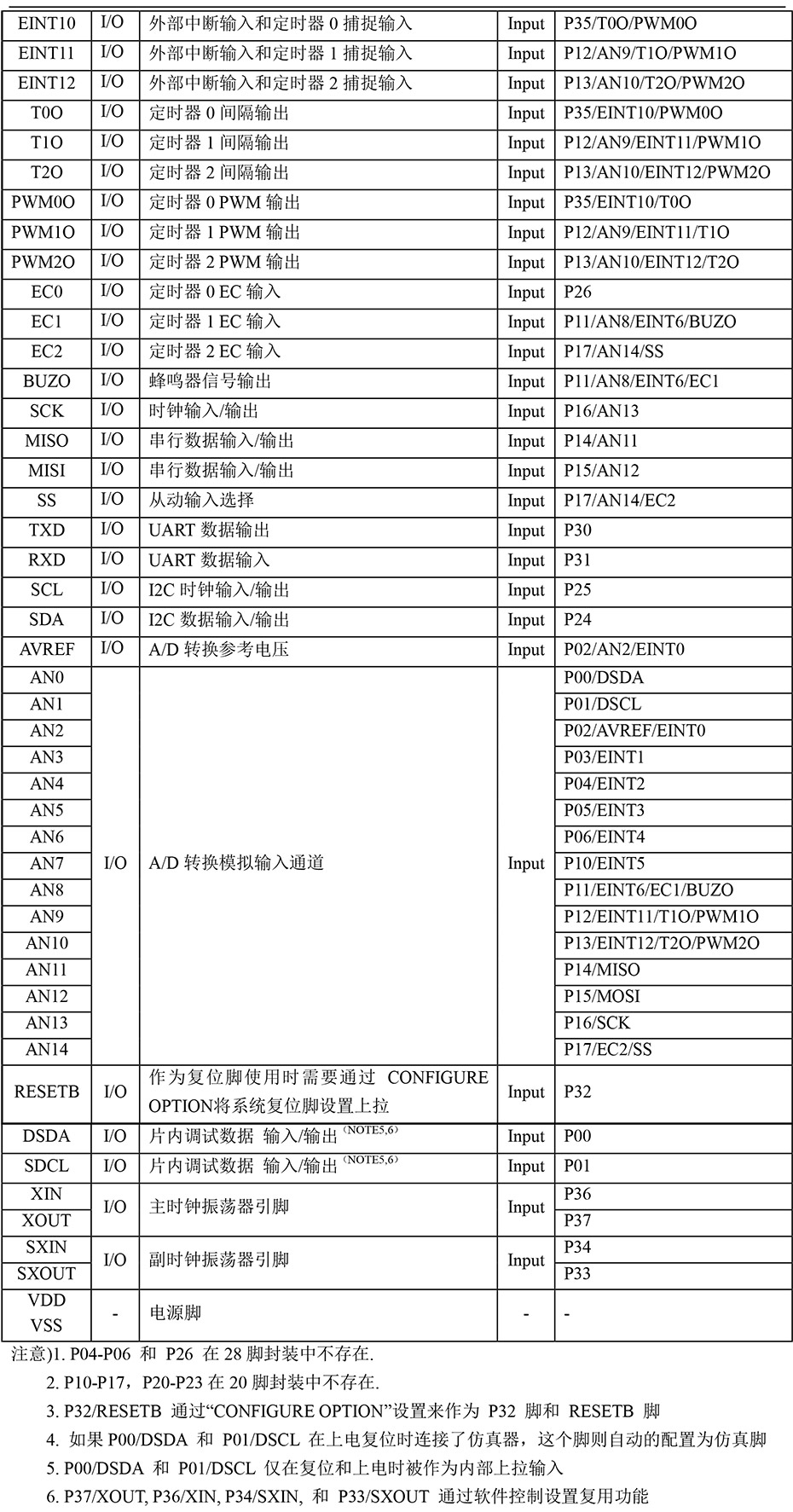

引腳說明PIN DESCRIPTION

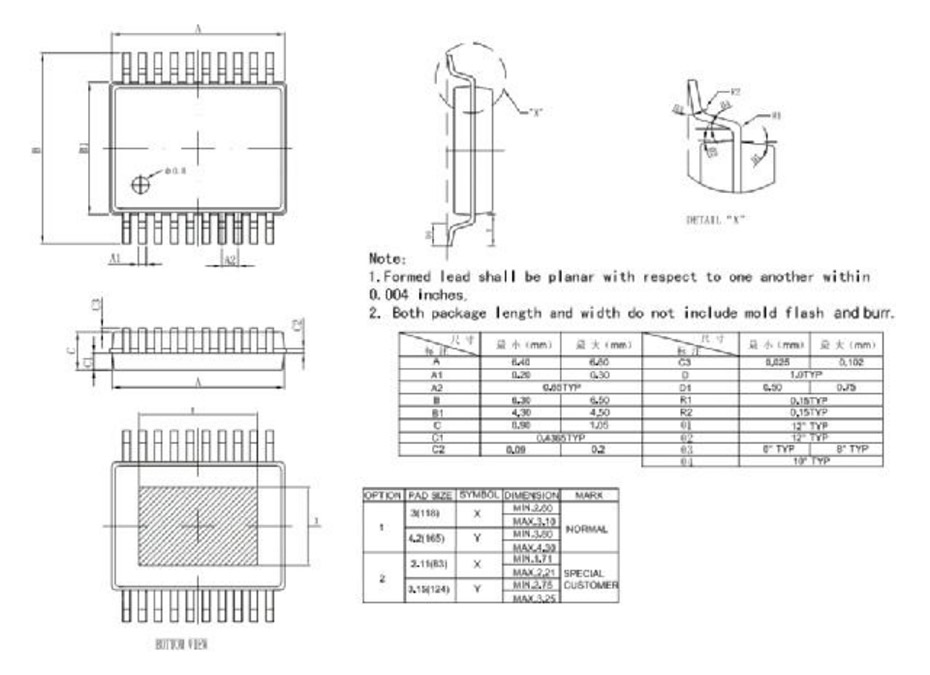

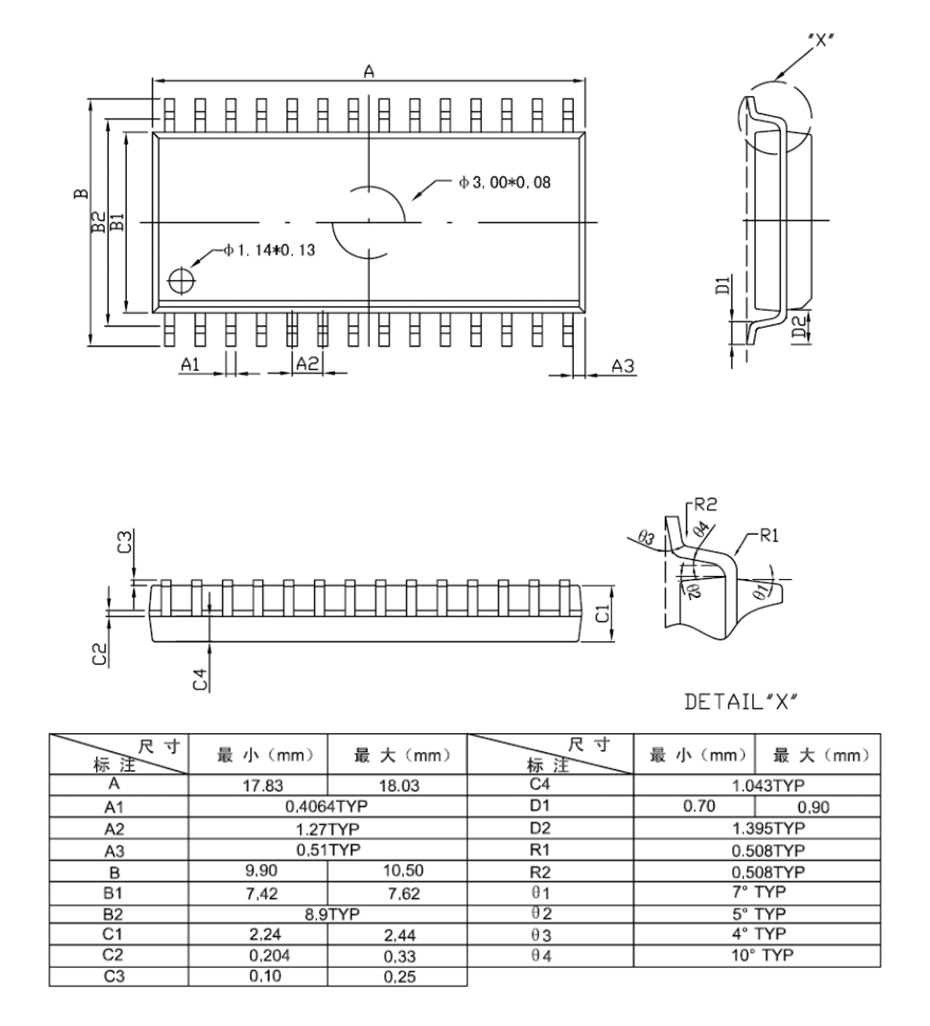

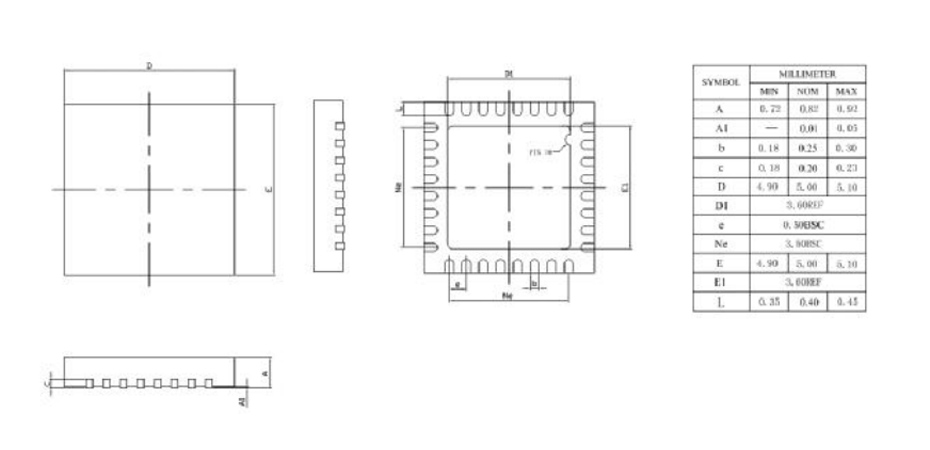

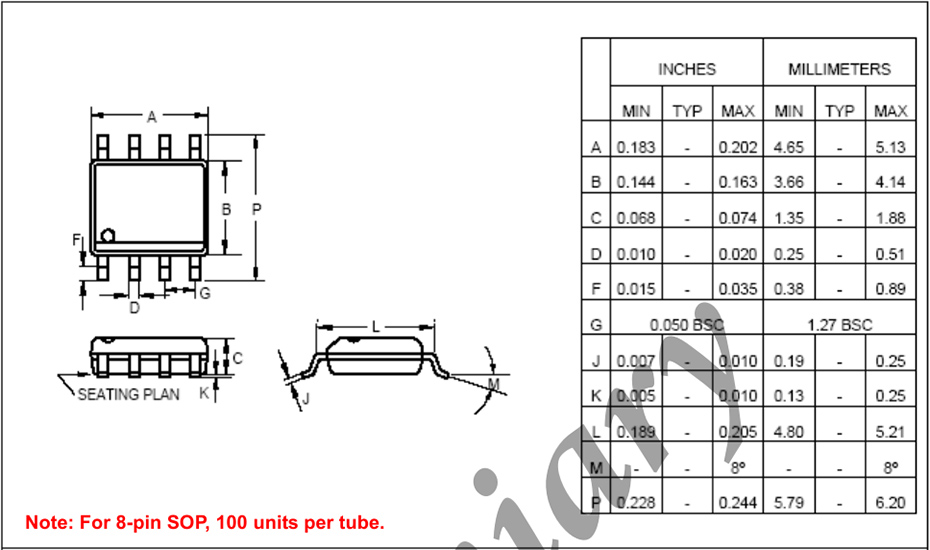

封裝尺寸PACKAGE SIZE
