智能自動重合閘方案開發

　　近幾年來，工業企業對供電可靠性及電能質量的要求越來越高。隨著計算機控制技術和網絡技術的高速發展，一些大型工業企業已實現了對其各級變電站進行遠程集中控制，企業內部的分散變電站實現了無人值班，這為智能型自動重合閘裝置提供了廣闊的應用空間。自動重合閘裝置ARD(Auto-Reclosure Device)可以使斷路器重新合閘，以減少不必要的停電。傳統的三相自動重合閘裝置常采用繼電器控制方式，由于繼電器元件應用較多，而且是有觸點元件，運行中會造成觸點的拒動作、誤動作、粘連和卡住現象，使自動重合閘裝置的工作可靠性差，不能滿足電力系統連續供電的要求?；趥鹘y重合閘裝置的缺點，宇芯微設計了一套基于RS485總線可通信的智能型自動重合閘斷路器的控制器，通過控制器驅動電機，可以實現可靠的智能自動重合閘。


　　該智能自動重合閘方案開發采用了九齊片機NY8A062D型號封裝型號是14引腳SOP作為主控芯片，通過單片機程序開發設計而成。智能型自動重合閘主要由電源、單片機九齊片機NY8A062D型號、交流電電壓電流檢測電路、漏電電流檢測電路、RS485通信模塊、電機驅動，報警器及按鍵和顯示等幾部分構成的。工作原理：把從電流互感器和線性光隔器取得的三相電流、漏電及電壓信號進行調理后，輸入到單片機的AD轉換，單片機對其進行采樣后進行分析，當出現過流等故障后，單片機輸出脫扣驅動信號，使斷路器斷開，經過一段設定的延時時間后，自動智能重合。

智能自動重合閘總體功能設計：
　　1、可三次自動重合閘，斷路器超限跳閘后，第一次間隔5min后，自動重合閘，如連續第二次跳閘，間隔7min后第二次自動重合閘：第三次連續跳閘后，間隔10mi再自動重合閘，如第四次連續跳閘后，開關被鎖住，拒絕重合閘。

        2、 具有過流、漏電、過壓、欠壓及缺相等多種保護功能，過流保護有限載式和反時限兩種保護方式。并可實時在線檢測電壓電流，用LCD顯示。

        3、可故障自診斷，用LED指示故障類別，ICD顯示故碲電流，并可實現查詢歷史故障記錄功能、最多可以儲存100條歷史故障記錄。

        4、具有通訊功能，可以通過RS485總線與上位機通訊，實現遠程監控。

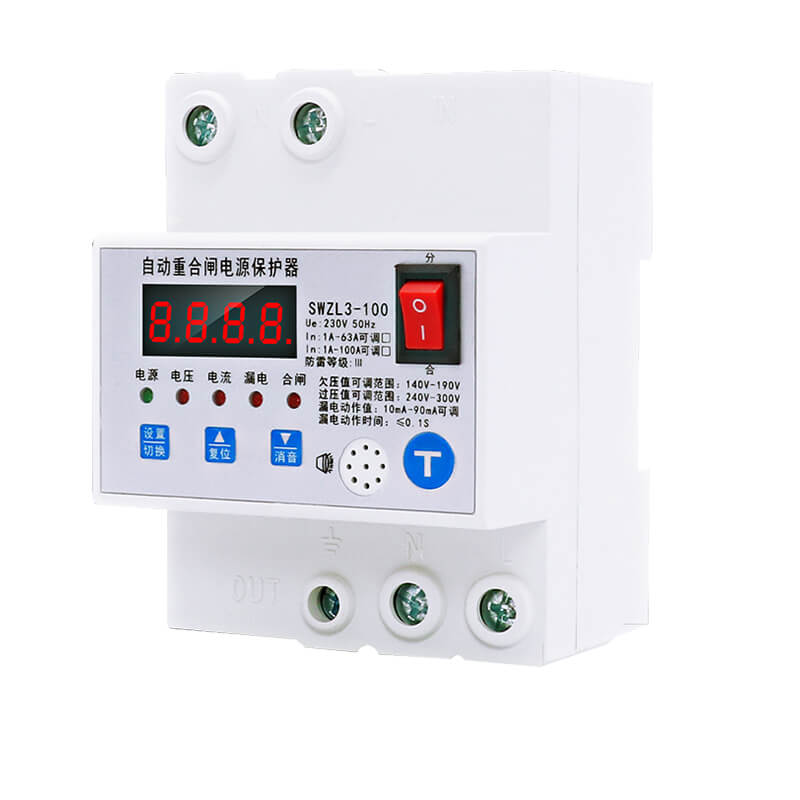

　　智能自動重合閘用電保護器是突破傳統的安全用電保護方式，利用機械自動化原理，結合現代電子控制技術研制成功的新一代高科技智能型安全用電產品。該產品通過微機控制技術實現在線檢測功能和過載(過流)、短路、過壓、欠壓、漏電保護功能，產品集開關、保護為一體，實現了數字化安全用電的全面保護，同時具備抗雷擊功能。
