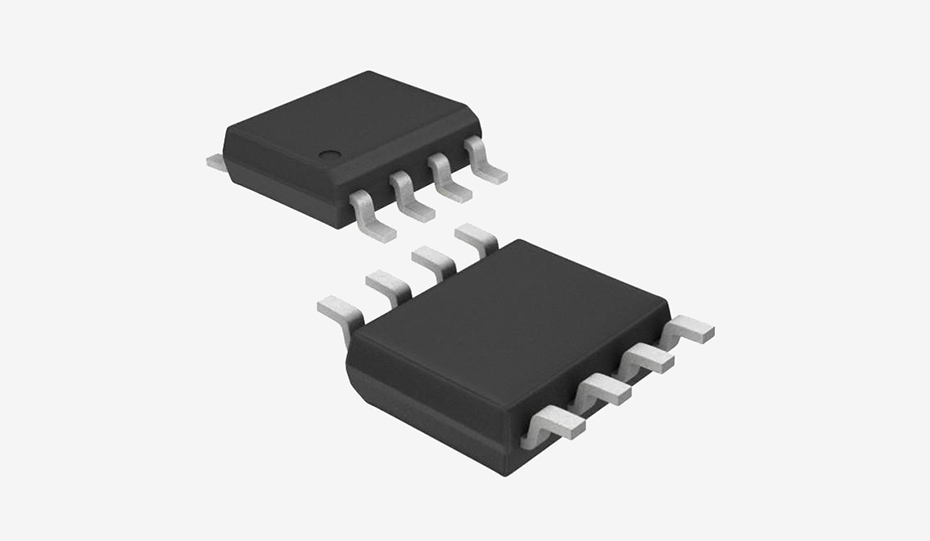

產品概述PRODUCT OVERVIEW
NY8A051D 是以 EPROM 作為存儲器的 8 位單片機，專為多 IO 產品的應用而設計，例如遙控器、風扇/燈光控制或是玩具周邊等等。采用 CMOS 制程并同時提供客戶低成本、高性能等優勢。NY8A051D 核心建立在 RISC 精簡指令集架構可以很容易地做編程和控制，共有55條指令。除了少數指令需要兩個指令時鐘，大多數指令都是一個指令時鐘能完成，可以讓用戶輕松地以程序控制完成不同的應用。因此非常適合各種中低記憶容量但又復雜的應用。
在 I/O 的資源方面，NY8A051D 有 6 根彈性的雙向 I/O 腳，每個 I/O 腳都有單獨的寄存器控制為輸入或輸出腳。而且每一個 I/O 腳位都能相關的寄存器達成如上拉或下拉電阻或開漏（Open-Drain）輸出。此外針對紅外線搖控的產品方面，NY8A051D 內置了可選擇頻率的紅外載波發射口。
NY8A051D 有兩組定時器，可用系統時鐘當作一般的計時應用或者從外部訊號觸發來計數。另外 NY8A051D 提供一組8位的PWM輸出或者蜂鳴器輸出，可用來驅動馬達、LED、或蜂鳴器等等。
NY8A051D 采用雙時鐘機制，高速振蕩時鐘或者低速振蕩時鐘都由內部 RC 振蕩輸入。在雙時鐘機制下，NY8A051D可選擇多種工作模式如正常模式（Normal）、慢速模式（Slow mode）、待機模式（Standby mode）與睡眠模式（Haltmode），可節省電力消耗，延長電池壽命。
在省電的模式下，如待機模式（Standby mode）與睡眠模式（Halt mode）中，有多個中斷源可以觸發來喚醒 NY8A051D進入正常操作模式（Normal mode）或慢速模式（Slow mode）來處理突發事件。
功能特點FUNCTIONAL CHARACTERISTICS
· 寬廣的工作電壓：（指令時鐘為 4 個CPU時鐘，亦即 4T模式）；2.0V ~ 5.5V @系統時鐘≦8MHz；2.2V ~ 5.5V @系統時鐘＞8MHz。
· 寬廣的工作溫度：-40°C ~ 85°C；1Kx14 位的程序存儲器空間；48字節的通用數據寄存器空間。
· 6 根可分別單獨控制輸入輸出方向的I/O腳（GPIO）、PB[5:0]；PB[3:0]可選擇輸入時使用內部下拉電阻
· PB[5:4]及PB[2:0]可選擇內部上拉電阻或開漏輸出（Open-Drain）；PB[3]可選擇當作輸入或開漏輸出（Open-Drain）
· 8級深度硬件堆棧（Stack）；存取數據有直接或間接尋址模式
· 一組8位上數定時器（Timer0）包含可編程的預分頻器
· 一組8位下數定時器（Timer1）可選自動重載與連續下數計時
· 一個8位的脈沖寬度調變輸出（PWM1）；一個蜂鳴器輸出（BZ1）
· 38/57KHz紅外線載波（IR）頻率可供選擇，同時載波之極性也可以通過寄存器選擇
· 內置上電復位電路（POR）；內置低壓復位功能（LVR）
· 內置看門狗計時（WDT），可由配置字節（Configuration Word）控制開關；
· 雙時鐘機制，系統時鐘可以隨時切換高速振蕩或者低速振蕩。高速振蕩時鐘：I_HRC （內部 1~20MHz高速RC振蕩）；低速振蕩時鐘：I_LRC （內部 32KHz低速RC振蕩）
· 四種工作模式可隨系統需求調整電流消耗：正常模式（Normal mode）、慢速模式（Slow mode）、待機模式（Standby mode）與睡眠模式（Halt mode）
· 五種硬件中斷：Timer0 上溢中斷、Timer1 下溢中斷、WDT中斷、PB輸入狀態改變中斷、外部中斷
· NY8A051D在待機模式（Standby mode）下的五種喚醒中斷：Timer0 上溢中斷、Timer1 下溢中斷、WDT中斷、PB輸入狀態改變中斷、外部中斷
· NY8A051D在睡眠模式（Halt mode）下的三種喚醒中斷：WDT中斷、PB輸入狀態改變中斷、外部中斷
功能框圖FUNCTIONAL BLOCK DIAGRAM
引腳排列圖PIN LAYOUT
引腳說明PIN DESCRIPTION

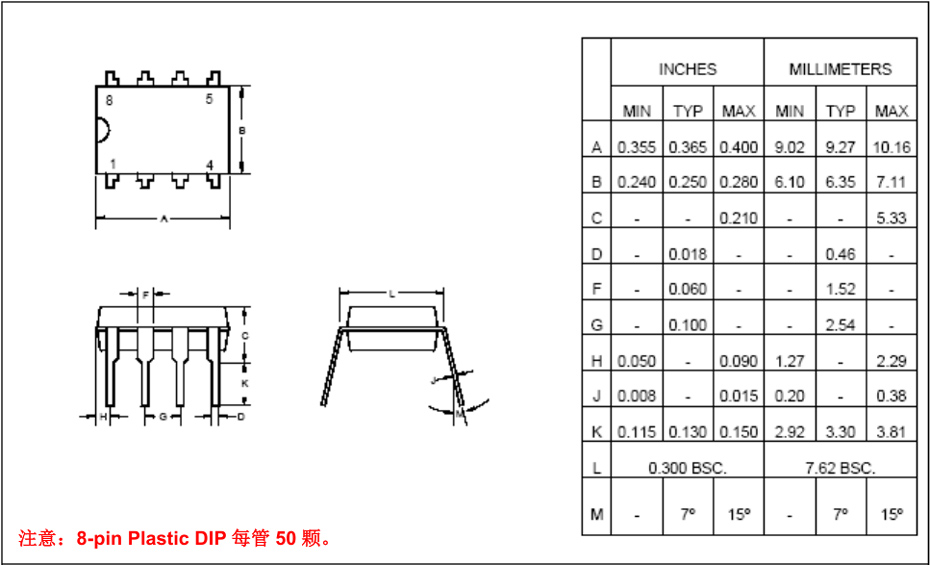

封裝尺寸PACKAGE SIZE
