產品概述PRODUCT OVERVIEW
NY8A051E是以EPROM作為存儲器的8位單片機，專為多IO產品的應用而設計，例如遙控器、風扇/燈光控制或是玩具周邊等等。采用CMOS制程并同時提供客戶低成本、高性能等顯著優勢。NY8A051E核心建立在RISC精簡指令集架構可以很容易地做編程和控制，共有55條指令。除了少數指令需要兩個指令時鐘，大多數指令都是一個指令時鐘能完成，可以讓用戶輕松地以程序控制完成不同的應用。因此非常適合各種中低記憶容量但又復雜的應用。
在I/O的資源方面，NY8A051E有6根彈性的雙向I/O腳，每個I/O腳都有單獨的寄存器控制為輸入或輸出腳。而且每一個I/O腳位都能相關的寄存器達成如上拉或下拉電阻或開漏（Open-Drain）輸出。此外針對紅外線搖控的產品方面，NY8A051E內置了可選擇頻率的紅外載波發射口。
NY8A051E有兩組定時器，可用系統時鐘當作一般的計時應用或者從外部訊號觸發來計數。另外NY8A051E提供一組8位的PWM輸出或者蜂鳴器輸出，可用來驅動馬達、LED、或蜂鳴器等等。
NY8A051E采用雙時鐘機制，高速振蕩時鐘或者低速振蕩時鐘都由內部RC振蕩輸入。在雙時鐘機制下，NY8A051E可選擇多種工作模式如正常模式（Normal）、慢速模式（Slow mode）、待機模式（Standby mode）與睡眠模式（Halt mode），可節省電力消耗，延長電池壽命。并且單片機在使用內部RC高速振蕩時，低速振蕩可以同時使用外部精準的晶振計時?？梢跃S持高速處理同時又能精準計算真實時間。
在省電的模式下，如待機模式（Standby mode）與睡眠模式（Halt mode）中，有多個中斷源可以觸發來喚醒NY8A051E進入正常操作模式（Normal mode）或慢速模式（Slow mode）來處理突發事件。
NY8A051E內建低速晶振(32768Hz) 電容，CL有Disable、7pF、9pF、12.5pF四種選項可選，方便客戶減少外部電容器件, 仍可得到較精準的PPM值.
NY8A051E在PB1/PB2內建大驅動電流模式(20mA@3V, 34mA@5V)，提供客戶大驅動電流需求。且在PB3(Vpp) 增加內部上拉電阻85KΩ，并可由程控開啟/關閉。
功能特點FUNCTIONAL CHARACTERISTICS
· 寬廣的工作電壓：(指令週期為4個CPU clock，亦即4T模式)
?2.0V ~ 5.5V @系統頻率≦8MHz。
?2.2V ~ 5.5V @系統頻率＞8MHz。
· 1Kx14 bits EPROM。
l 48 bytes SRAM。
· 6根可分別單獨控制輸入輸出方向的I/O腳(GPIO)、PB[5:0]。
l PB[3:0]可選擇輸入時使用內建下拉電阻。 PB[5:4]及PB[2:0]可選擇上拉電阻或開漏極輸出(Open-Drain)。
· PB[3]可選擇當作輸入或開漏極輸出(Open-Drain)。
l 8層程式堆棧(Stack)。
l 存取資料有直接或間接定址模式。
· 一組8位元上數計時器(Timer0)包含可程式化的頻率預除線路。 一組8位元下數計時器(Timer1)可選重複載入或連續下數計時。 一個8位元的脈衝寬度調變輸出(PWM1)。
· 一個蜂鳴器輸出(BZ1)。
38/57KHz紅外線載波頻率可供選擇，同時載波之極性也可以根據數據作選擇。
· 內建上電復位電路(POR)。
l 內建低壓復位功能(LVR)。
l 內建看門狗計時(WDT)，可由程式韌體控制開關。
· 雙時鐘機制，系統可以隨時切換高速振盪或者低速振盪。
? 高速振盪: I_HRC (1~20MHz內部高速RC振盪)
? 低速振盪: I_LRC (內部32KHz低速RC振盪)
· 四種工作模式可隨系統需求調整電流消耗：正常模式(Normal)、慢速模式(Slow mode)、待機模式(Standby mode) 與睡眠模式(Halt mode)。
· 五種硬體中斷：Timer0 溢位中斷。 Timer1 借位中斷。 WDT 中斷。PB 輸入狀態改變中斷。外部中斷輸入。
· NY8A051E在待機模式(Standby mode)下的五種喚醒中斷：
Timer0 溢位中斷。Timer1 借位中斷。 WDT 中斷。PB 輸入狀態改變中斷。外部中斷輸入。
· NY8A051E在睡眠模式(Halt mode)下的三種喚醒中斷：
? WDT 中斷。PB 輸入狀態改變中斷。外部中斷輸入。

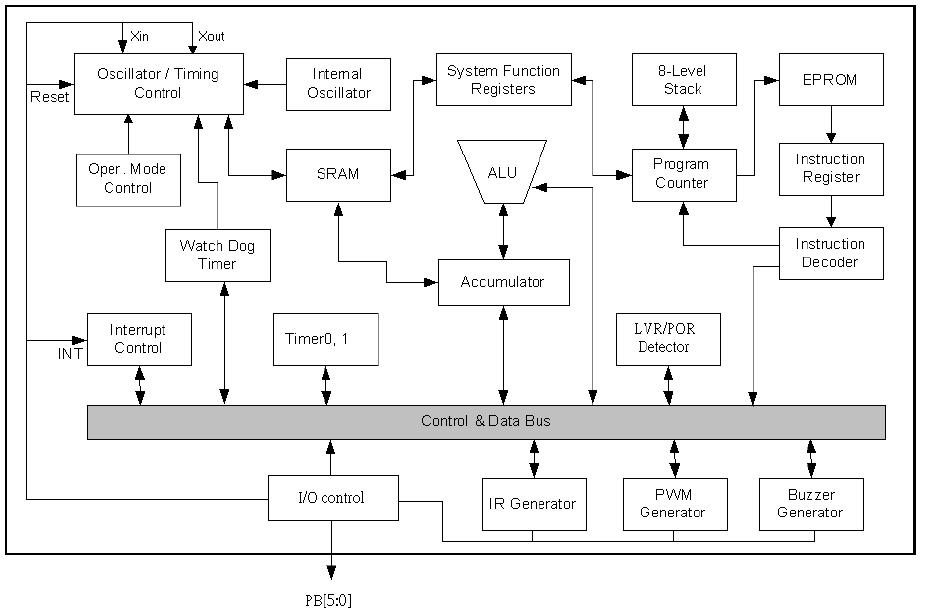

功能框圖FUNCTIONAL BLOCK DIAGRAM

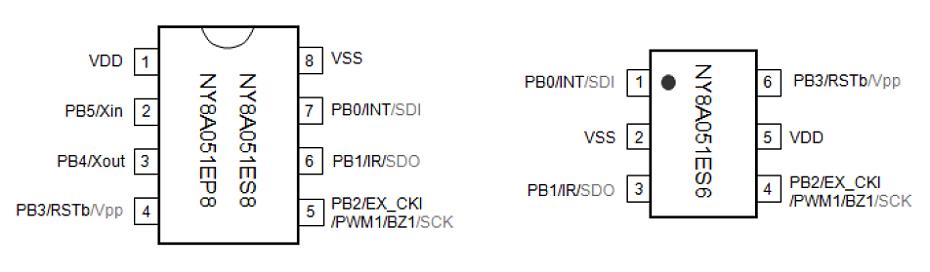

引腳排列圖PIN LAYOUT

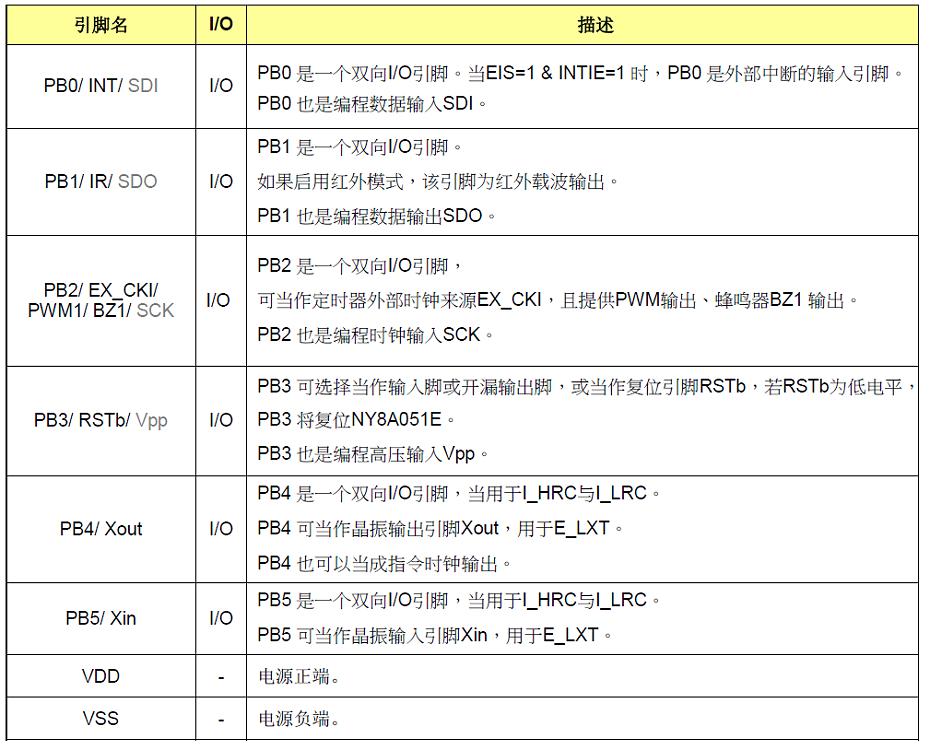

引腳說明PIN DESCRIPTION

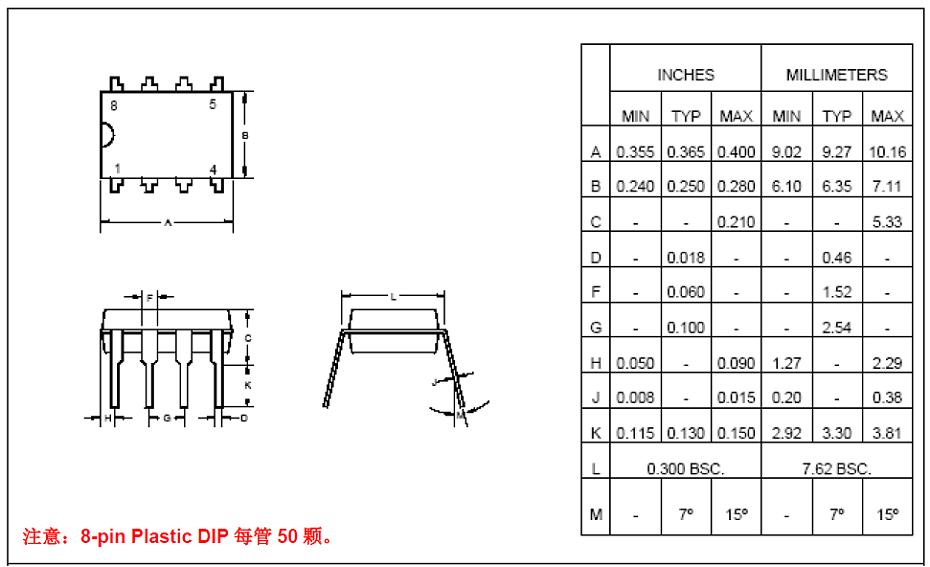

封裝尺寸PACKAGE SIZ
