產品概述PRODUCT OVERVIEW
NY8A051F是以EPROM作為記憶體的8位元微控制器，專為多IO產品的應用而設計，例如遙控器、風扇/燈光控制或是遙控器周邊等等。采用CMOS製程並同時提供客戶低成本、高性能等顯著優勢。NY8A051F核心建立在RISC精簡指令集架構可以很容易地做編輯和控制，共有55條指令。除了少數指令需要2個時序，大多數指令都是1個時序即能完成，可以讓使用者輕松地以程式控制完成不同的應用。因此非常適合各種中低記憶容量但又復雜的應用。
在I/O的資源方面，NY8A051F有6根彈性的雙向I/O腳，每個I/O腳都有單獨的暫存器控制為輸入或輸出腳。而且每一個I/O腳位都有附加的程式控制功能如上拉或下拉電阻或開漏極(Open-Drain) 輸出。此外針對紅外線搖控的產品方面，NY8A051F內建了可選擇頻率的紅外載波發射口。
NY8A051F有兩組計時器，可用系統頻率當作一般的計時的應用或者從外部訊號觸發來計數。另外NY8A051F提供1組8位元解析度的PWM輸出或者蜂鳴器輸出，可用來驅動馬達、LED、或蜂鳴器等等。
NY8A051F採用雙時鐘機制，高速振蕩或者低速振蕩都由內部RC振蕩輸入。在雙時鐘機制下，NY8A051F可選擇多種工作模式如正常模式(Normal)、慢速模式(Slow mode)、待機模式(Standby mode) 與睡眠模式(Halt mode)可節省電力消耗延長電池壽命。
在省電的模式下如待機模式(Standby mode)與睡眠模式(Halt mode)中，有多種事件可以觸發中斷喚醒NY8A051F進入正常操作模式(Normal) 或 慢速模式(Slow mode) 來處理突發事件。
功能特點FUNCTIONAL CHARACTERISTICS
· 寬廣的工作電壓：(指令週期為4個CPU clock，亦即4T模式)
?2.0V ~ 5.5V @系統頻率≦8MHz。
?2.2V ~ 5.5V @系統頻率＞8MHz。
· 寬廣的工作溫度：-40°C ~ 85°C；1Kx14 位的程序存儲器空間；48字節的通用數據寄存器空間。
· 6根可分別單獨控制輸入輸出方向的I/O腳(GPIO)、PB[5:0]。
lPB[3:0]可選擇輸入時使用內建上拉及下拉電阻。
· PB[5:4]及PB[2:0]可選擇內部上拉電阻或開漏輸出（Open-Drain）；PB[3]可選擇當作輸入或開漏輸出（Open-Drain）
· 8級深度硬件堆棧（Stack）；存取數據有直接或間接尋址模式
· 一組8位上數定時器（Timer0）包含可編程的預分頻器
· 一組8位下數定時器（Timer1）可選自動重載與連續下數計時
· 一個8位的脈沖寬度調變輸出（PWM1）；一個蜂鳴器輸出（BZ1）
· 38/57KHz紅外線載波（IR）頻率可供選擇，同時載波之極性也可以通過寄存器選擇
· 內置上電復位電路（POR）；內置低壓復位功能（LVR）
· 內建看門狗計時(WDT)，可由程式韌體控制開關。
· 雙時鐘機制，系統可以隨時切換高速振盪或者低速振盪。
? 高速振盪: I_HRC (1~20MHz內部高速RC振盪)
? 低速振盪: I_LRC (內部32KHz低速RC振盪)
· 四種工作模式可隨系統需求調整電流消耗：正常模式（Normal mode）、慢速模式（Slow mode）、待機模式（Standby mode）與睡眠模式（Halt mode）
· 六種硬體中斷：Timer0 溢位中斷， Timer1 借位中斷。WDT 中斷。PB 輸入狀態改變中斷。外部中斷輸入。低電壓偵測中斷。
· NY8A051F在待機模式(Standby mode)下的五種喚醒中斷：
? Timer0 溢位中斷。Timer1 借位中斷。WDT 中斷。
? PB 輸入狀態改變中斷。外部中斷輸入。 低電壓偵測中斷
· NY8A051F在睡眠模式(Halt mode)下的三種喚醒中斷：
? WDT 中斷。PB 輸入狀態改變中斷。 外部中斷輸入。
· OPB輸入狀態改變中斷、外部中斷

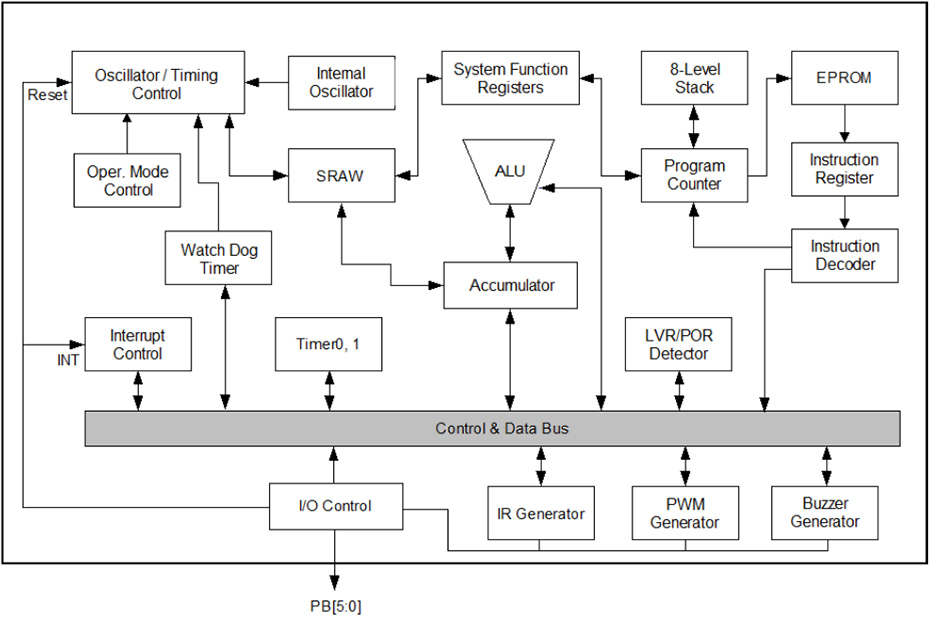

功能框圖FUNCTIONAL BLOCK DIAGRAM
引腳排列圖PIN LAYOUT

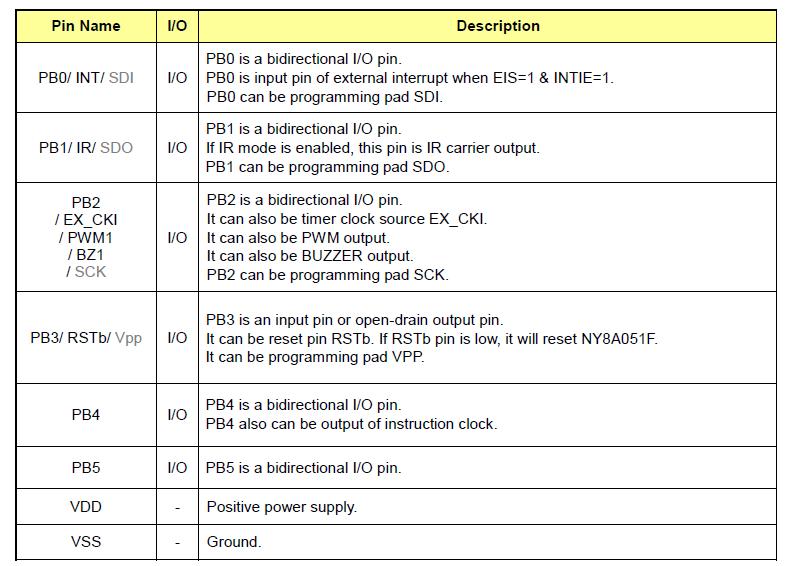

引腳說明PIN DESCRIPTION

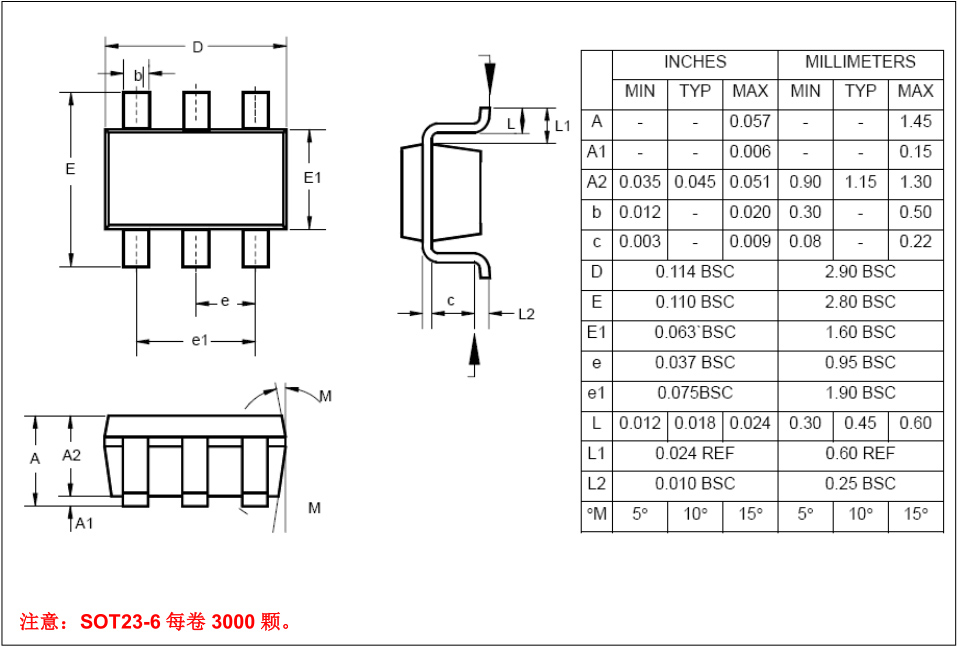

封裝尺寸PACKAGE SIZE
