產品概述PRODUCT OVERVIEW
NY8B072A 是以EPROM作為記憶體的8位元微控制器，專為家電或量測等等的I/O應用設計。採用CMOS製程并同時提供客戶低成本、高性能、及高抗電磁干擾等顯著優勢。NY8B072A 核心建立在RISC精簡指令集架構可以很容易地做編輯和控制，共有55條指令。除了少數指令需要2個時序，大多數指令都是1個時序即能完成，可以讓使用者輕鬆地以程式控制完成不同的應用。因此非常適合各種中低記憶容量但又復雜的應用。
NY8B072A 內建高精度十二加一通道十二位元類比數位轉換器，與高精度電壓比較器，足以應付各種類比介面的偵測與量測。
在I/O的資源方面，NY8B072A 有18根彈性的雙向I/O腳，每個I/O腳都有單獨的暫存器控制為輸入或輸出腳。而且每一個I鱷O腳位都有附加的程式控制功能如上拉或下拉電阻或開漏極(Open-Drain) 輸出。此外針對紅外線搖控的產品方面，NY8B072A內建了可選擇頻率的大電流輸出紅外載波發射口(PA3)，電流可在3V供電時達到340mA。
NY8B072A 有四組計時器，可用系統頻率當作一般的計時的應用或者從外部訊號觸發來計數。另外NY8B072A 提供3組10位元解析度的PWM輸出，3組蜂鳴器輸出可用來驅動馬達、LED、或蜂鳴器等等。
NY8B072A 采用雙時鐘機制，高速振盪或者低速振盪都可以分別選擇內部RC振蕩或外部Crystal輸入。在雙時鐘機制下，NY8B072A 可選擇多種工作模式如正常模式(Normal)、慢速模式(Slow mode)、待機模式(Standby mode) 與睡眠模式(Halt mode)可節省電力消耗延長電池壽命。并且微控制器在使用內部RC高速振蕩時，低速振蕩可以同時使用外部精準的Crystal計時?？梢跃S持高速處理同時又能精準計算真實時間。
在省電的模式下，如待機模式（Standby mode）與睡眠模式（Halt mode）中，有多個中斷源可以觸發來喚醒NY8B062D進入正常操作模式（Normal mode）或慢速模式（Slow mode）來處理突發事件。
功能特點FUNCTIONAL CHARACTERISTICS
· 寬廣的工作電壓：(指令週期為4個CPU clock，亦即4T模式)
?2.0V ~ 5.5V @系統頻率≦8MHz。
?2.2V ~ 5.5V @系統頻率＞8MHz。
· 寬廣的工作溫度：-40°C ~ 85°C；超過 ±8KV 的ESD。 雜訊過濾功能(Noise Filter) 打開時可容忍超過±4KV 的EFT。(操作電壓@5V)
· 2Kx14 bits EPROM。
128 bytes SRAM。
· 18根可分別單獨控制輸入輸出方向的I/腳(GPIO)、PA[7:0]、PB[7:0] 、PC[1:0]。
· PA[5, 3:0]、PB[3:0] 及 PC[1:0] 可選擇輸入時使用內建下拉電阻。 PA[7:0]、PB[7:0] 及 PC[1:0]可選擇輸入時使用上拉電阻，上拉電阻可選擇100KΩ或1MΩ。(PA5約為80KΩ)
l
· PB[7:0]、PC[1:0] 可選擇開漏極輸出(Open-Drain)。
PA[5] 可選擇當作輸入或開漏極輸出(Open-Drain)。
· 所有I/O腳輸出可選擇定灌電流(Constant Sink Current) 或一般灌電流(Normal Sink Current)或大灌電流(Large Sink Current)。8層程式堆棧(Stack)。
· 存取資料有直接或間接定址模式。 一組8位元上數計時器(Timer0)包含可程式化的頻率預除線路。 三組10位元下數計時器(Timer1, 2, 3)可選重複載入或連續下數計時。
· 三個10位元脈衝寬度調變(PWM1, 2, 3)。三個蜂鳴器輸出(BZ1, 2, 3)。 38/57KHz紅外線載波頻率可供選擇，同時載波之極性也可以根據數據作選擇。
· 大電流輸出紅外線載波發射口，可選一般或340mA灌電流。
內建準確的低電壓偵測電路(LVD)。 內建十二加一通道12位元類比數位轉換器(Analog to Digital Converter)。
· 內建準確的電壓比較器(Voltage Comparator)。內建上電復位電路(POR)。內建低壓復位功能(LVR)。 內建看門狗計時(WDT)，可由程式韌體控制開關。
· 內置電阻/頻率轉換器（RFC）功能。
雙時鐘機制，系統時鐘可以隨時切換高速振蕩或者低速振蕩。
· 高速振蕩時鐘: E_HXT（超過6MHz外部高速晶振）
E_XT（455K~6MHz外部晶振）
I_HRC（1~20MHz內部高速RC振蕩）
· 低速振蕩時鐘： E_LXT（32KHz外部低速晶振）
I_LRC（內部32KHz低速RC振蕩）
· 四種工作模式可隨系統需求調整電流消耗：正常模式（Normal mode）、慢速模式（Slow mode）、待機模式（Standby mode）與睡眠模式（Halt mode）。
· NY8B072A十二種硬件中斷；NY8B072A在待機模式（Standby mode）下的十二種喚醒中斷
· NY8B072A在睡眠模式(Halt mode)下的五種喚醒中斷：WDT 中斷。 PA/PB 輸入狀態改變中斷。 三組外部中斷輸入。
功能框圖FUNCTIONAL BLOCK DIAGRAM

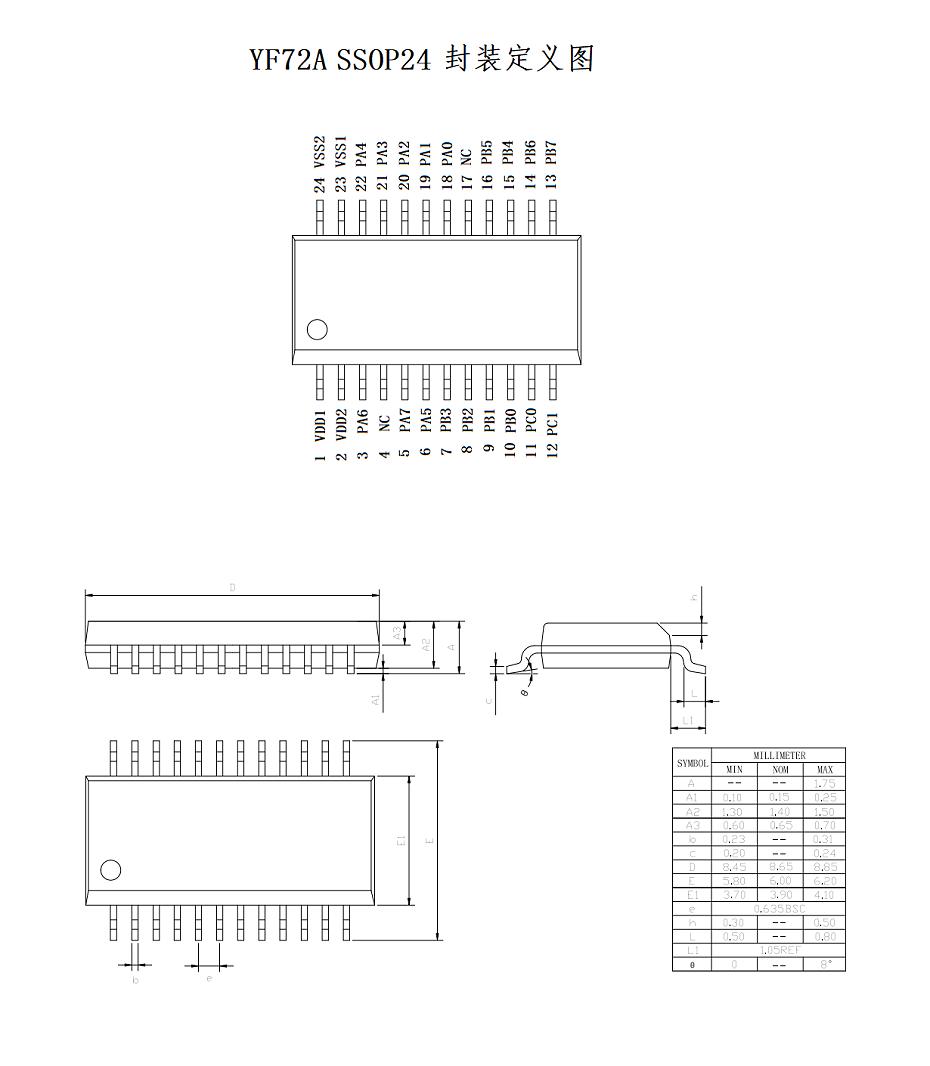

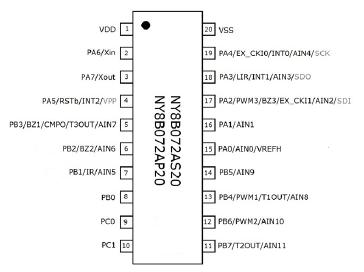

引腳排列圖PIN LAYOUT
引腳說明PIN DESCRIPTION

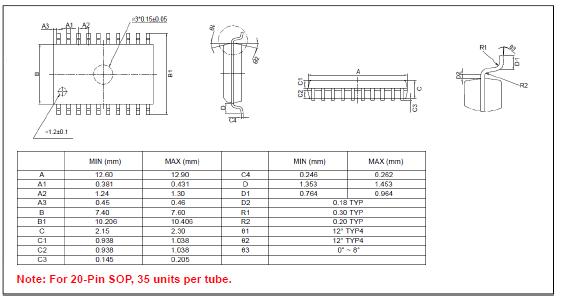

封裝尺寸PACKAGE SIZ
